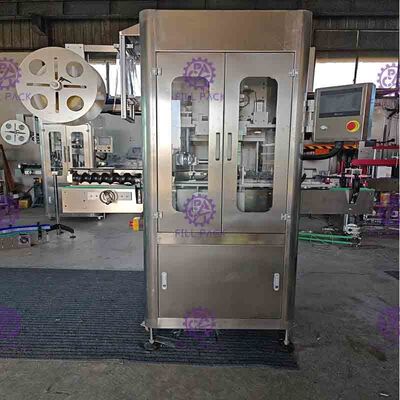

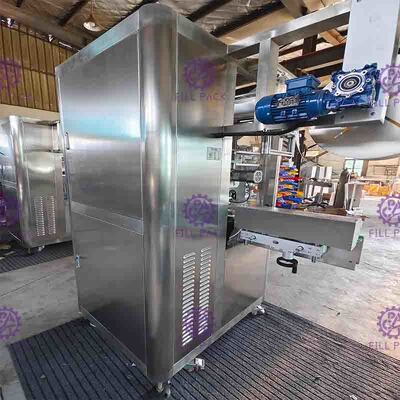

automatyczna maszyna do etykietowania z pojedynczą głowicą 150BPM 250BPM z tunelem obkurczającym

opis produktu

Maszyna do etykietowania rękawów z pojedynczą głowicą

Ogólny:

Cała rama maszyny wykonana jest ze stali nierdzewnej SUS304.Rama jest prosta, piękna, wodoodporna i nie rdzewieje.Jest łatwy w czyszczeniu.

Specjalny system cięcia: zastosowanie technologii wista i convolut.Cięcie etykiety jest płaskie, bez zadziorów. Umiejscowienie etykiety zapewnia prawdziwość koszulki.

Przyjęcie projektu grupy modeli, kontrolowanej przez moduł;Osiągnij wiarygodność i szybkie sleeving.

Z dobrej jakości dotykowym ekranem obsługi, osiąganiem obsługi palcem, łatwym i skrótem.

Jest to wysoka automatyczna maszyna pakująca.Tylko jedna osoba obsługuje, łatwa obsługa.

Łatwy do wymiany materiał opakowaniowy, zmianę formy można łatwo wykonać ręcznie, bez użycia narzędzi.

W ramach ograniczenia szerokości płaskiej może być używany do pakowania przedmiotów o różnych kształtach, niezależnie od tego, czy jest okrągły czy kwadratowy, może być nakładany na butelki szklane lub plastikowe.

Wyższe bezpieczeństwo i stabilność działania oraz oszczędność czasu pracy.

Proces pracy:

Dane techniczne:

Ten typ maszyny ma funkcję przenoszenia butelek, separacji butelek, rękawów etykiet i obkurczania etykiet, a także sprawdza dużą prędkość, dokładną lokalizację, mniejszą liczbę pracowników i idealne opakowanie.Może mieć zastosowanie w przemyśle spożywczym i napojów, pełni funkcję upiększającą i łatwą w utrzymaniu.

Zsynchronizowana skrzynia biegów, każda zmiana pasa transmisyjnego zakończy się szybko.W porównaniu z tradycyjnymi warstwami wielowarstwowymi, których wymiana i konserwacja wymaga więcej niż sześciu godzin, jej konserwacja jest łatwa, a konserwacja prosta, więc nie ma wpływu na produkcję.

Jednostkowy projekt płaszczyzny głowicy tnącej w Chinach, który dotyczy pojemnika ∮30mm-∮130m (TB-250 wymaga 2 głowic tnących). Nigdy nie trzeba go zmieniać ani debugować.Posiada również unikalny lekki ekran dotykowy człowiek-maszyna, co oznacza automatyczne wyszukiwanie oryginalnej lokalizacji, a także bezpieczeństwo i wstrzemięźliwość, które wyprzedzają inne podobne produkty.

Pojedyncza kurcząca się płaszczyzna podawania etykiety, wysokość naprężenia, która jest kontynentem do mocowania etykiety;Automatyczna figura mikrokomputera, która pozwala uniknąć wprowadzenia i regulacji. Wystarczy lekko nacisnąć, etykieta wykryje i zlokalizuje automatycznie.Zmiana metki jest szybka i wygodna, poza tym miejsce cięcia jest absolutnie dokładne.

Sprzęt do podawania etykiet: TB-100 napędzający zsynchronizowaną kontrolę naprężeń podaży etykiety, zdolność dostarczania wynosi 1,5 metra na minutę (TB-250, zdolność dostarczania wynosi 2 metry na minutę), płaszczyzna podawania etykiety objętościowej wynosi ∮500 mm, wewnętrzna średnica tuba papierowa będzie miała 4 ',8',10'. Konfiguracja podawania etykiet to stabilna naprężenie, które umożliwia dokładną długość etykiety i stabilne, szybkie dostarczanie etykiety.

Środkowy filar nakłada strukturę etykiety krok po kroku, a prędkość wynosi 250B-300B na minutę.

Nowo zaprojektowana głowica tnąca wykorzystuje silnik krok po kroku napędzający silnik, którego prędkość jest wysoka, działanie jest dokładne, cięcie jest w porządku, a kurczenie jest piękne.Konstrukcja ta współpracuje z synchronizowaną strukturą lokalizacji etykiety, umożliwiając precyzję lokalizacji cięcia w granicach 1mm.

Wiele przycisków zatrzymania awaryjnego umożliwia zatrzymanie awaryjne w odpowiedniej pozycji wzdłuż produkcji, co gwarantuje bezpieczną produkcję.

Specjalnie zaprojektowany tunel termokurczliwy wiatru wykorzystuje wysokociśnieniową maszynę skrzydłową, która zapewnia doskonały efekt skurczu.Porównaj z tradycyjnym tunelem obkurczającym, który nie może skurczyć zakrzywionej butelki, ten tunel obkurczający głowicę może sprawić, że efekt skurczu będzie satysfakcjonujący.

Nowy styl tunelu obkurczającego parą znacznie poprawia wydajność.Dotyczy różnych i równych butelek okrągłych, butelek płaskich, butelek kwadratowych itp. Regulacja i konserwacja są wygodne, skurcz jest w porządku.Wylewka pary wykorzystuje styl separacji, który sprawia, że ​​tunel jest gładki.Wylewka jest podzielona na cztery części, a wysokość, miejsce i ilość pary w każdej części można regulować, aby uzyskać doskonały efekt obkurczania. Niskociśnieniowy worek parowy wykorzystuje bezszwową konstrukcję rury stalowej, a każda rura łącząca jest wykonana ze stali nierdzewnej miękka rurka, dzięki czemu demontaż i montaż są bardzo wygodne.Cała maszyna wykonana jest ze stali nierdzewnej, dzięki czemu zachowuje ciepło i oszczędza źródła energii, poza tym jest zgodna z międzynarodowym standardem bezpieczeństwa.Płaszczyzna ze stali nierdzewnej na dole może skraplać wodę i odprowadzać ją. Z przodu iz tyłu obudowy znajdują się dwa okienka.wodoodporna konstrukcja całej maszyny wykonana jest ze stali nierdzewnej, co sprawia, że ​​obsługa i konserwacja są wygodne.

Parametry:

Napięcie: maszyny hosta; AC220V, 50/60HZ, 1,5-2,5KW, jednofazowe

TB-150 Prędkość: 150 BPH

TB-250 Prędkość: 250 BPH, prędkość nieco większa, gdy etykieta jest krótsza

Średnica korpusu butelki: ∮28mm-∮125mm

Długość etykiety: 30mm-250mm

Grubość etykiety: 0,035 mm-0,045 mm

Materiał etykiety: PVC, PET, OPS

Rozmiar aplikatora: L2000MM * W850MM * H2000MM

Szczegółowy obraz:

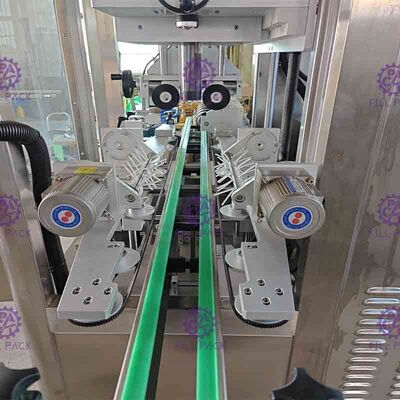

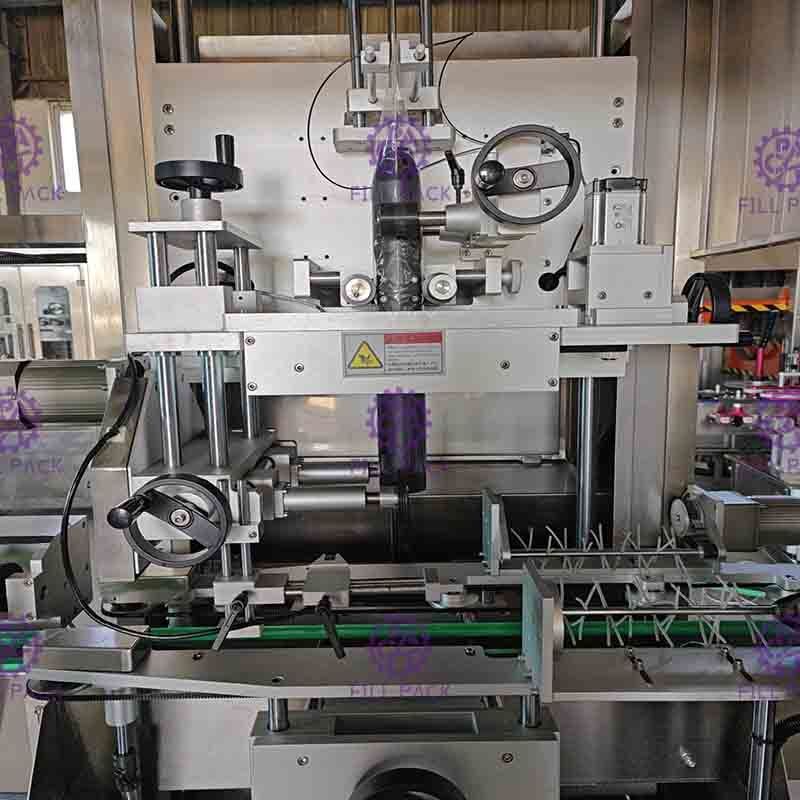

Struktura wewnętrzna maszynydla ref.

TB-150 Zaprojektuj układ dla ref

1.2Obkurcz parowytunel:

Wykonany ze stali nierdzewnej SUS304.Sprzęt jest wyposażony w regulator pary do usuwania pary.Pozostała para jest wyprowadzana do roślin za pomocą silnika wiatrowego.Prasa parowa jest regulowana.Efekt kurczenia jest idealny i nie zaszkodzi etykiecie.

Parametry:

Moc: 3PH, 380 V, 50 Hz 0,25 kW

Wymiar: 1500 * 700 * 2000 mm (SB-1500)

2000*700*2000mm (SB-2000)

Ciśnienie: 0,4-0,7 MPa
