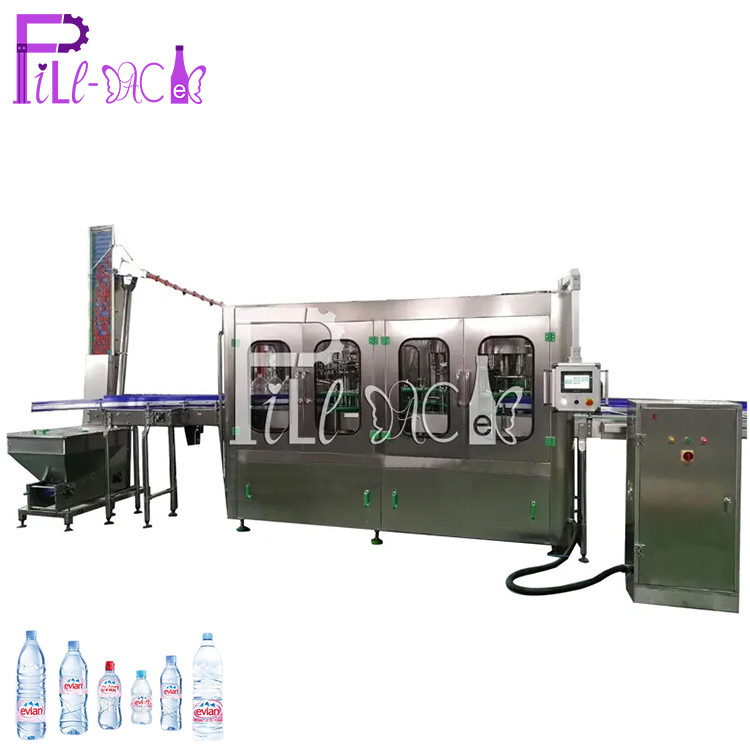

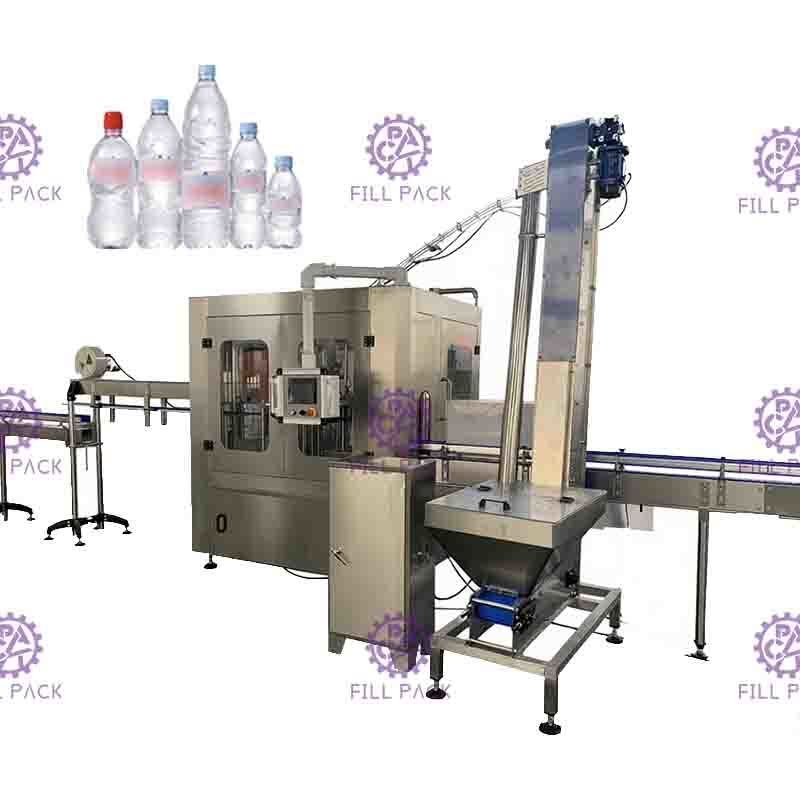

Automatyczna butelka z tworzywa sztucznego o pojemności 0,5 l Monoblok Aseptyczna / sterylna maszyna do napełniania wodą o wysokim poziomie bezpieczeństwa / sprzęt do czystej wody

1. Nalewarka płucząca PET 3 w 1 stosowana jest do produkcji napojów niesodowanych z wody mineralno-czystej pakowanych w butelki poliestrowe.Mycie, napełnianie i zamykanie są zintegrowane w jednej maszynie.

2. W projekcie zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec.Stosowane jest grawitacyjne wypełnienie płynnej powierzchni. Napełnianie jest szybkie, ilość cieczy jest dokładnie kontrolowana i unika się upuszczania i wycieku.

Model	CGF24-24-8
Pojemność (szer./wys.)	8000-12000 (500ml)
Rozmiar butelki	Szyja: φ50-100 mm: wysokość: 150-320 mm
Ciśnienie wody	0,18-0,25 MPa
Zużycie wody (kg/godz.)	1000
Stacja mycia	18
Stacja załadunkowo-kapiąco-rozładunkowa	2-2-2
Precyzja napełniania	＜+1MM
Ciśnienie powietrza	0,5 MPa
Zużycie powietrza	0,3m3/min
Moc (kW)	4
Waga (kg)	5000
Wymiar (dł. * szer. * wys.)	2750*2100*2400 mm



Szczegółowe obrazy

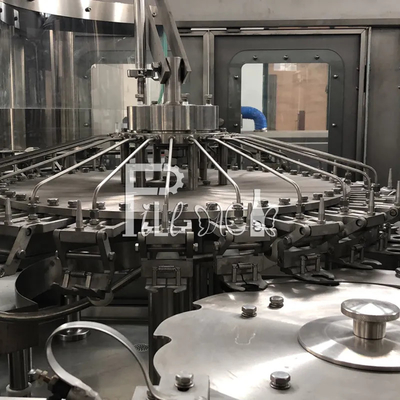

Część do płukania

1) Z wyjątkiem dolnej ramy, części przekładni i niektórych części, które muszą być wykonane ze specjalnych materiałów.Pozostałe części zamienne wykonane są ze stali nierdzewnej 304.



2) Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.



3) Chwytak wykonany jest ze stali nierdzewnej, pozycja, w której trzyma się wąskie gardło, jest również wykonana ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest bardzo higieniczna, trwała i nie ma części szybko zużywających się, części śrubowe szyjki butelki można uniknąć zanieczyszczenia przez gumowy chwytak.



4) Chwytak wyposażony w wysokowydajną dyszę rozpylającą, może rozwinąć się do dowolnej pozycji w ścianie butelki i może oszczędzać wodę do płukania.Nad dyszą natryskową znajduje się osłona, która może zapobiec rozlewaniu wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.



5) Czas płukania można zagwarantować na 4 sekundy.



6) Dostosowując wysokość części obrotowych w celu dostosowania do różnych wysokości butelek.



7) Motywacja pochodzi z układu napędzanego w ramach przekazywanych przez biegi.



8) Dopływ wody płuczącej jest sterowany elektrozaworem.

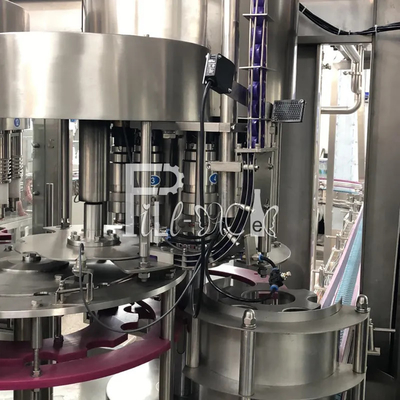

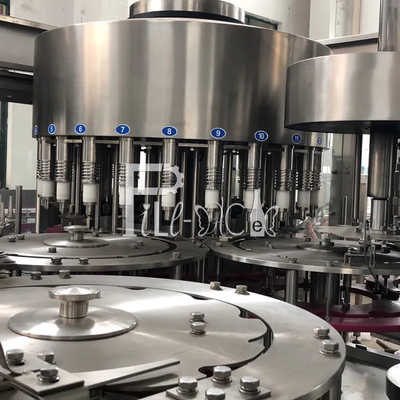

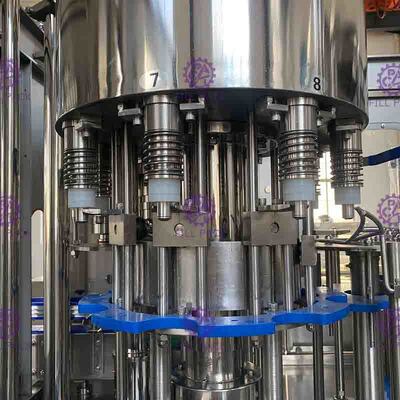

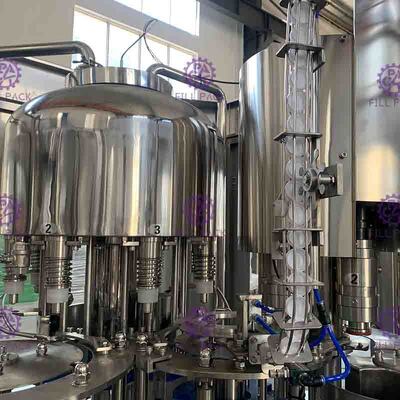

Część wypełniająca

1) Przyjęte w Niemczech łożysko antykorozyjne, które może zmniejszyć zanieczyszczenie środowiska.

2) Płyta obrotowa wykonana jest z SUS AISI304, dużego płaskiego łożyska zębatego.

3) Wprowadzono mechaniczny zawór ciśnieniowy o zaawansowanej konstrukcji zagranicznej z dużą prędkością napełniania, bez higienicznej kieszeni narożnej, kilkoma częściami uszczelniającymi i precyzyjną kontrolą poziomu cieczy.Cały zawór wykonany jest ze stali nierdzewnej 304.

4) System napełniania ma system cyrkulacji CIP do mycia rurociągu i fałszywego kubka używanego do czyszczenia zaworu napełniającego.Ten system może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.

5) Ten system napełniania ma automatyczny system kontroli temperatury.

6) Zawór napełniający otwiera się i rozpoczyna napełnianie, gdy przesuwa się w dół i dotyka wąskiego gardła, zawór napełniający przesuwa się w górę i opuszcza gardło po zakończeniu napełniania.

7) Dopływ cieczy przyjmuje automatyczny pneumatyczny magnetyczny przełącznik poziomu cieczy do automatycznego sterowania zbiornikiem cieczy.

8) Motywacja wypełniacza pochodzi z układu napędzanego w ramie i przekazywana przez przekładnię.

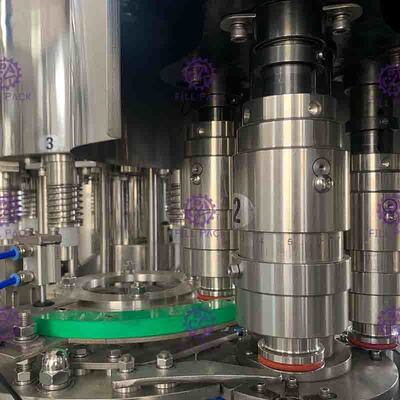

Część zakrywająca

1) System umieszczania i zamykania, elektromagnetyczne głowice zamykające, z funkcją rozładowania obciążenia, zapewniają minimalną awarię butelki podczas zamykania.


2) Przełącznik wykrywania wlotu butelki jest osadzony na zakrętce.

3) Brak butelki bez zakrętki.

4) Automatyczne zatrzymanie w przypadku braku butelki.

5) Motywacja zakręcarki wynika z układu napędzanego w ramie i przekazywana przez przekładnię.
