QGF - 600 5 galonowa maszyna do napełniania wodą System napełniania wodą mineralną

Opisy:

1.1, Automatyczny zdejmowacz kapsli

Maszyna jest napędzana przez cylinder, sterowana przez PLC; Automatyczna praca poprzez kontrolę beczki;

Głowica do zdejmowania kapsli składa się z urządzenia chwytającego i cylindra, pozycja głowicy do zdejmowania kapsli może poruszać się w górę i w dół, urządzenie chwytające można lekko regulować, aby pasowało do różnych kapsli.

Gdy butelka galonowa wejdzie do maszyny, głowica do zdejmowania kapsli opadnie, a urządzenie chwytające mocno chwyci boki kapsla beczki, a następnie podniesie beczkę, aby zdjąć kapsle; A gdy kapsle zostaną zdjęte, sprężone powietrze zdmuchnie kapsle do zasobnika na kapsle, a następnie wpadną na zewnątrz do własnego pojemnika klienta;

Ciśnienie chwytaka jest regulowane, aby chronić kapsle;

Wymiary: 650*800*1600mm

Waga: 100kg

1.2, Szczotkowa myjka zewnętrzna butelek

Maszyna jest całkowicie szczelna, aby zapobiec wyciekom wody, gdy butelki galonowe są wysyłane do pozycji mycia, cylinder zatrzyma 3 butelki w środku i unieruchomi je za pomocą szczotek i listwy mocującej, woda będzie pompowana i rozpylana na korpus butelki, butelka obraca się razem ze szczotkami; Butelki będą czyszczone za pomocą szczotek i funkcji wodnej;

Nie jest potrzebny kompresor powietrza, jest to łatwe w produkcji i konserwacji;

Parametry:

Ilość szczotek: 4 szt. * 2

Wymiary: 2000*1200*1750mm

Waga: 800kg

Moc: pompa 0.37 + silniki 0.75*2=1.87KW

Rozmiar zbiornika na wodę recyklingową: 600*550*550mm

Komponenty:

PLC: Mitsubishi

Cylinder: AIRTAC

Wyłącznik powietrzny-Stycznik-Przekaźnik: Schneider

1.3, Myjka/Napełniarka/Kapslownica z automatycznym ładowaniem butelek

Maszyna integruje mycie, napełnianie i kapslowanie. Jest to idealna maszyna do produkcji wody beczkowej. Cała maszyna wykonana jest ze stali nierdzewnej 304, odporna na rdzę, łatwa do czyszczenia. Główne części elektryczne są markowe. System kanałów powietrznych wykorzystuje produkty marki Air TAC. Maszyna ma zwartą konstrukcję, zajmuje mało miejsca, a wydajność pracy jest wysoka. Wymaga tylko 2 operatorów do obsługi, jest to dobry wybór dla fabryki.

Instalacja maszyny nie wymaga przykręcania do podłogi, po zdjęciu obudowy, ustawić maszynę na płaskiej podłodze, a następnie wyregulować wysokość nóżek i równomiernie rozłożyć ciśnienie wszystkich nóżek. Po prawidłowym ustawieniu maszyny podłączyć rurę wodną, rurę spustową oraz zasilanie, zasilanie powietrzem.

Proces pracy:

Jednostka napełniania beczek może być podzielona na 3 etapy: mycie, napełnianie i kapslowanie, łącznie 12 stanowisk roboczych, proces pracy poniżej:

Ustawić otwór pustej beczki na siedzeniu beczki, pusta beczka będzie myta w pozycji odwróconej, 2 stanowiska robocze do wkładania beczek.

Proces mycia będzie podzielony na 3 etapy: 1, mycie środkiem antyseptycznym, 4 stanowiska robocze; 2, mycie czystą wodą, 4 stanowiska robocze. Każdy etap mycia trwa 8S, po myciu, 10S na ociekanie.

Beczka po umyciu opadnie o 45 stopni przez łańcuch przejściowy i przejdzie przez łańcuch wyjściowy i obróci się o 45 stopni za pomocą cylindra podnoszącego beczkę do pozycji napełniania.

Zawór napełniający będzie napędzany przez cylinder, aby włożyć go do beczki i rozpocząć napełnianie, czas napełniania jest kontrolowany przez PLC, a czas napełniania jest regulowany przez panel sterowania w zależności od poziomu cieczy napełniającej. Po napełnieniu nadmiar wody powróci do zbiornika czystej wody przez automatyczny odpowietrznik, co może zmniejszyć zużycie wody. (zbiornik na wodę nie jest wliczony)

Po zakończeniu procesu napełniania, napełniona beczka zostanie przepchnięta do pozycji kapslowania przez cylinder stopu beczki, cały proces kończy się w tym momencie.

Parametry:

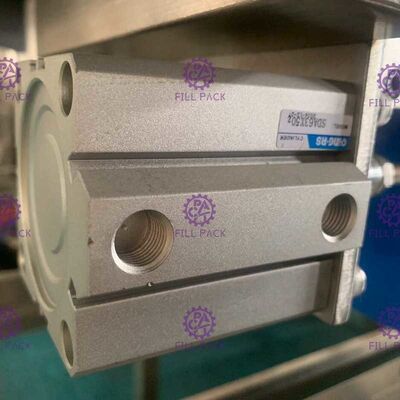

Cylinder: Air tech-Tajwan

Zawór magnetyczny: Air tech-Tajwan

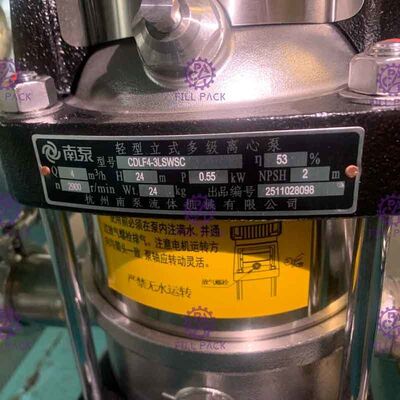

Pompa podnosząca-pompa napełniająca: Nanfang

PLC: Mitsubishi Japonia

Moc: 1.5KW

Wymiary: 6000*1800*1800mm

Waga: 1000kg

1.4, Maszyna do obkurczania termicznego

Cała konstrukcja ze stali nierdzewnej SUS304, w tym bojler elektryczny do wytwarzania pary i tunel termokurczliwy, szczególnie do folii na kapsle beczkowe;

Moc: 20KW

Wymiary: 800*600*1200mm

Waga: 100kg

1.4, Światło kontrolne

Moc: 0.09KW

Wymiary: 1000*100*450MM

Waga: 10kg

Płatność:

100% nieodwołalne-przenoszalne akredytywy dokumentowe na okaziciela lub 30% TT na podstawie faktury proforma, 70% TT przed dostawą

Dostawa:

25-35 dni roboczych po otrzymaniu akredytywy;
