ISO9001 SS304 Maszyna do napełniania butelek wody mineralnej odporna na gnicie

Opis:

1.1, Automatyczne odkręcanie

Ta maszyna jest napędzana cylindrem, sterowana przez PLC; Automatyczna praca przez kontrolę beczki;

Głowa odkręcająca składa się z urządzenia i cylindru, pozycja głowy odkręcającej może poruszać się w górę i w dół, urządzenie odkręcające może być lekko regulowane, aby być odpowiednie dla różnych czapek.

Kiedy butelka galonówka wejdzie do maszyny, głowa odkrywania będzie się obniżać, a urządzenie szponu będzie mocno trzymać boków zatyczki beczki, a następnie podnieść beczkę, aby zdjąć pokrywki;A kiedy zdejmiemy czapki, powietrze z sprężarki wstrząsnie pokrywkami do pokładu, a następnie spadnie na zewnątrz do własnego uchwytu klienta;

Ciśnienie pazurów jest regulowane w celu ochrony pokrywek;

Rozmiar: 650*800*1600mm

Waga: 100 kg

1.2,Szczotka zewnętrzna do mycia butelek

Maszyna jest całkowicie zablokowana, aby zatrzymać wyciek wody, gdy butelki galonowe są wysyłane do pozycji prania, cylinder zatrzyma 3 butelki w środku i zafirować je szczotkami i sztabu mocowania,woda zostanie pompowana i wyrzucona do butelki, butelka obraca się razem z pędzlami; butelki będą czyszczone przez szczotki i funkcję wody;

Nie potrzeba sprężarki powietrza, jest łatwy do produkcji i konserwacji;

Parametry:

Ilość szczotek: 4 sztuk*2

Rozmiar: 2000*1200*1750 mm

Waga: 800 kg

Moc: pompa 0,37 + silniki 0,75 * 2 = 1,87 kW

Wielkość zbiornika z wodą z recyklingu: 600*550*550mm

Składniki:

PLC: Mitsubishi

Cylinder: AIRTAC

Przełącznik powietrza-kontaktor-przekaźnik: Schneider

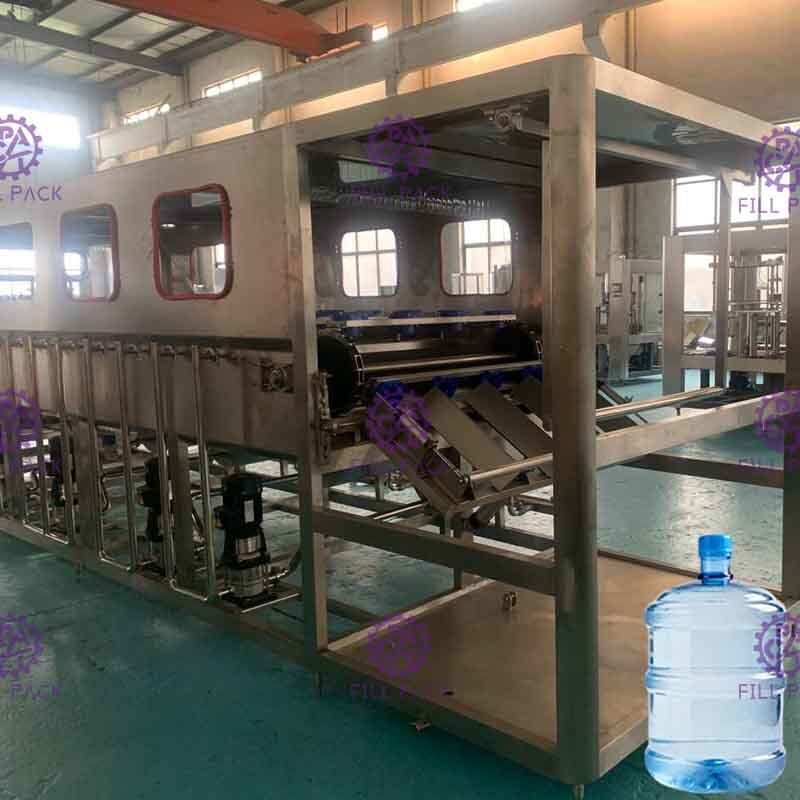

1.3, Myjnia/Napełniacz/Kopaczz automatycznym ładowaniem butli

Maszyna jest zintegrowana z wypełnieniem i zakryciem. Jest to idealna maszyna do produkcji wody beczkowej. Cała maszyna jest wykonana ze stali nierdzewnej 304, odpornej na rozkład, może być łatwo czyszczona.Główne części elektryczne są wszystkie markoweSystem kanału powietrza wykorzystuje produkt marki Air TAC.Maszyna ma kompaktową konstrukcję, zajmuje niewielką przestrzeń, wydajność pracy jest wysoka.Wystarczy 2 operatorów do sterowania,jest dobrym wyborem dla fabryki do wyboru.

Po zainstalowaniu maszyny nie potrzebna jest śrubka podłogowa, po zdjęciu obudowy, ustawić maszyny na płaskiej podłodze, a następnie dostosować wysokość podłoża i ustawić wszystkie ciśnienie podłoża do średniej.Po dobrze ustawieniu maszynyWchodzić przez rurę wodną, rurociąg drenowy i energię, energię powietrzną.

Proces pracy:

Jednostka do napełniania beczek może być podzielona na 3 etapy: mycie, napełnianie i zatapianie, łącznie 12 stacji roboczych,proces pracy następujący:

Ustawić pustą ustę do siedzenia beczki, pustą beczkę należy umyć w sytuacji stojącej na głowie,2 stanowisko robocze do wstawiania beczki.

Proces prania będzie podzielony na 3 etapy:1, mycie tymerosalowe, 4 pozycje robocze, 2, mycie czystą wodą, 4 pozycje robocze.Każdy etap prania jest ustawiony na 8S, po praniu będzie 10S do kroplówki.

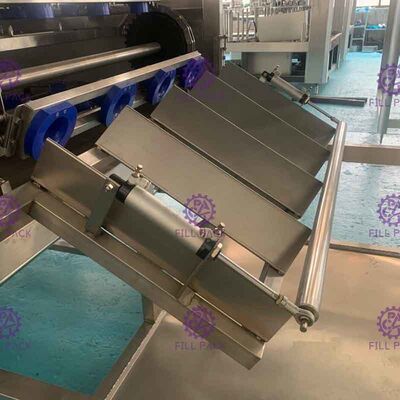

Beczka po praniu będzie poruszać się w dół o 45 stopni przez łańcuch przechodzący i będzie przechodzący z łańcucha i obrócić się o 45 stopni przez beczkę podnosząc cylinder do pozycji napełniania do napełniania.

Wartość napełniania będzie napędzana przez cylinder do wprowadzenia do beczki i rozpoczęcia napełniania, czas napełniania jest kontrolowany przez PLC, a czas napełniania jest regulowany przez panel sterujący zgodnie z powierzchnią płynu napełniającego.Po napełnieniu, dodatkowa woda wróci do zbiornika czystej wody przez automatyczne wentylacje, to może zmniejszyć zużycie wody. (zbiornik wody nie jest wliczony)

Po zakończeniu procesu napełniania, wypełniona beczka zostanie popchnięta do pozycji zakrycia cylindrem zatrzymania beczki, cały proces zakończy się do teraz.

Parametry:

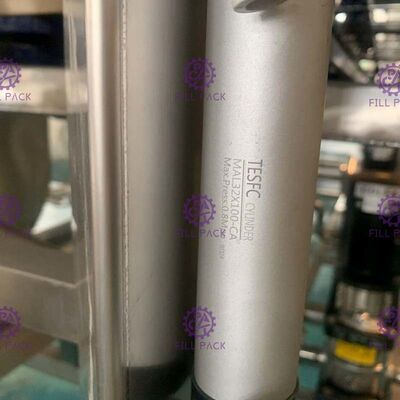

Cylinder: Air tech-Taiwan

Zawór magnetyczny: Air tech-Taiwan

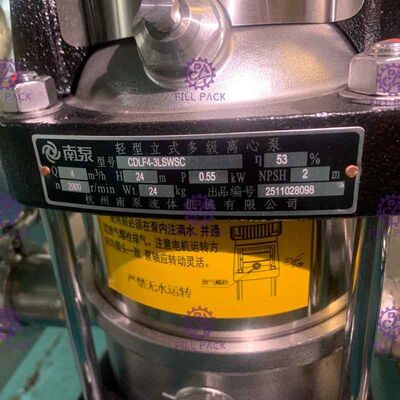

Wschodząca pompa napełniająca: Nanfang

PLC: Mitsubishi Japanse

Moc: 1,5 kW

Rozmiar: 6000*1800*1800mm

Masę: 1000 kg

1.4Maszyna do zmniejszania ciepła

Cała konstrukcja SUS304, w tym kotłowiec elektryczny do wytwarzania pary i tunel skurczeniowy, szczególnie dla folii z pokrywką beczki;

Moc: 20 kW

Rozmiar: 800*600*1200mm

Waga: 100 kg

1.4Światło kontrolne

Moc: 0,09 kW

Rozmiar: 1000*100*450 mm

Waga: 10 kg

Wypłata:

100% nieodwołalnie przeniesione na widok L/C lub 30% TT w stosunku do PI, 70% TT przed dostawą

Dostawa:

25-35 dni roboczych od otrzymania L/C;
