300BPH Pełna automatyczna maszyna do napełniania wodą o pojemności 5 galonów do linii produkcyjnej wody pitnej o pojemności 18,9 l
Szczegóły Produktu:
Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | FILLPACK |
Orzecznictwo: | CE/ISO9001 |
Numer modelu: | QGF-300 |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 6930 USD |
Czas dostawy: | 15 dni roboczych po wpłacie |
Zasady płatności: | L/C, D/A, D/P, T/T, MoneyGram |
Możliwość Supply: | 20 zestawów na miesiąc |
Szczegóły informacji |
|||
Napięcie: | 380V 50Hz | Tom: | 18,9 litra |
---|---|---|---|
Napełnianie głowic: | 2 | Materiał: | SUS304 |
Rozmiar lufy: | 270*490mm | Wymiar (l*w*h): | 3400mm * 1000mm * 1750mm |
Ciśnienie gazu: | 0,4-0,6 MPa | Zużycie gazu: | 0,6M3/min |
High Light: | Automatyczna maszyna do napełniania wodą 5 galonów,maszyna do napełniania wodą SUS304 5 galonów,automatyczna dmuchawa dla zwierząt SUS304 |
opis produktu
300BPH Pełna automatyczna maszyna do napełniania wodą o pojemności 5 galonów do linii produkcyjnej wody pitnej o pojemności 18,9 l
1.1, Półautomatyczne odkręcanie i podkładka
Pracownik umieścił zużyty słoik po prawej stronie pozycji odkręcania, z szyjką włożoną do otworu, naciśnij pedał nożny pracownika, aby zwolnić nakrętkę z szyi;Następnie pracownik musi wziąć słoik, aby wstawić go po lewej stronie stanowiska do mycia w pralce.Po włożeniu słoika okno trzeba zamknąć.Wtedy pralka sama się uruchomi.Podczas mycia wewnętrzna szczotka wewnątrz słoika i czas mycia są wstępnie ustawione, maszyna zatrzyma się po upływie czasu.Funkcja ogrzewania może być włączana/wyłączana zgodnie z potrzebami klienta.
Parametry:
Moc: 1,12 kW bez ogrzewania, 2,12 kW z ogrzewaniem
Grubość płyty: 1MM
Rozmiar kostki maszyny: 25*25 MM
Grubość kostki: 1,5 CM

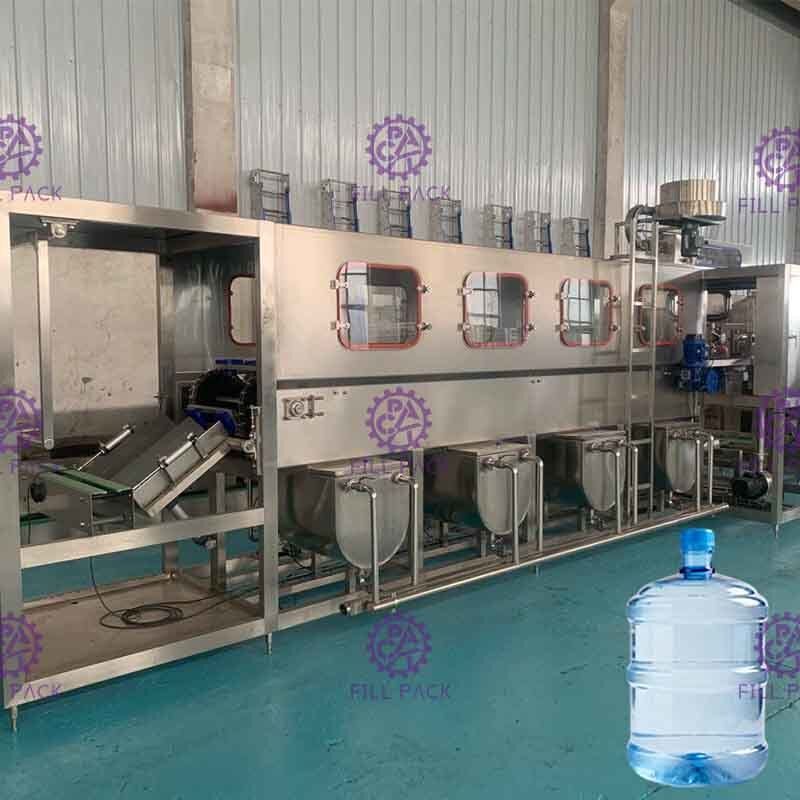

1.2Monoblokowa płuczka-napełniarka-zakręcarka
Maszyna jest zintegrowana z napełnianiem myjącym i zakręcaniem razem.Jest to idealna maszyna do produkcji wody z beczki.Cała maszyna wykonana jest ze stali nierdzewnej 304, odpornej na gnicie, można ją łatwo wyczyścić. Wszystkie główne części elektryczne są markowe.System kanałów powietrznych wykorzystuje produkt marki Air TAC. Maszyna ma zwartą konstrukcję, zajmie małe pomieszczenie, wydajność pracy jest wysoka. Do kontroli potrzeba tylko 2 operatorów, jest to dobry wybór do wyboru przez fabrykę.
Konfiguracja maszyny nie wymaga wtyczki śruby podłogowej, po zdjęciu obudowy ustaw maszynę na płaskiej podłodze, a następnie wyreguluj wysokość stojaka i wyreguluj wszystkie naciski stojaka, aby były średnie.Po prawidłowym ustawieniu maszyny wejdź przez wodociąg, rurę spustową i zasilanie, zasilanie powietrzem.
Proces pracy:
Napełnianie beczek można podzielić na 3 etapy: mycie, napełnianie i zamykanie, łącznie 36 stanowisk roboczych, proces pracy jak poniżej:
(1) Ustaw puste ujście beczki do gniazda beczki, pusta beczka zostanie umyta podczas stania na głowie, 4 stanowiska robocze do wkładania beczek.
(2) Proces prania zostanie podzielony na 4 etapy: 1, mycie gorącą wodą alkaliczną 2, mycie timerosalem, 3 mycie czystą wodą, 4 mycie czystą wodą. Każdy krok mycia jest ustawiony na 8 S, po umyciu będzie 10 S do kapania.
(3) Beczka po umyciu przesunie się w dół o 45 stopni przez przechodzący łańcuch i przekaże łańcuch i obróci się o 45 stopni za pomocą cylindra podnoszącego beczkę do pozycji napełniania w celu napełnienia.
(4) Wartość napełnienia będzie napędzana przez cylinder, który zostanie włożony do beczki i zacznie się napełniać, czas napełniania jest kontrolowany przez PLC, a czas napełniania można regulować za pomocą panelu sterowania w zależności od wypełniającej powierzchni cieczy. Po napełnieniu dodatkowa woda powróci do czystej wody zbiornik przez automatyczny odpowietrznik, może zmniejszyć zużycie wody. (zbiornik na wodę nie jest dołączony)
(5) Po zakończeniu procesu napełniania napełniona beczka zostanie przesunięta do pozycji zamykania przez cylinder zatrzymujący beczkę, cały proces zakończy się do tej pory.
Części zamienne za darmo:
Pierścień uszczelniający do zaworów napełniających * 1 garnitur
Parametry:

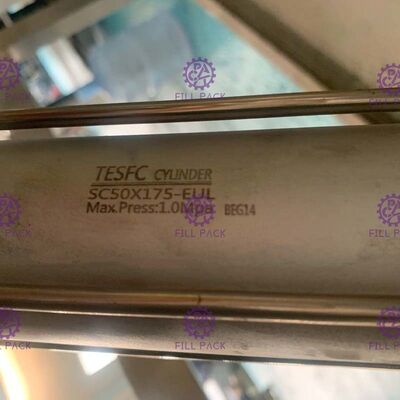

Cylinder: Air tech-Tajwan
Zawór magnetyczny: Air tech-Taiwan
Rosnąca pompa napełniająca pompę: Nanfang
Silnik: TWT Tajwan

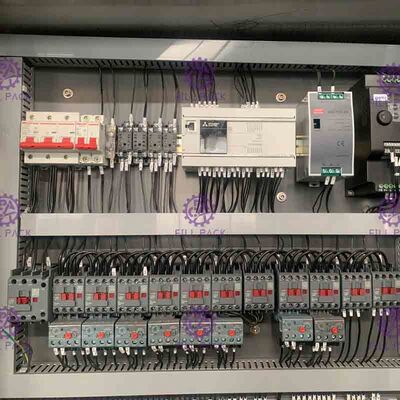

PLC: Mitsubishi Japonia
Moc: 5,3 kW
Wymiar: 3400*1000*1750mm
Waga: 500 kg
Model
|
QGF-120
|
QGF-200
|
QGF-300
|
QGF-450
|
Napełnianie głowic
|
1
|
2
|
2
|
3
|
Tom
|
3-5 galonów
|
|||
Rozmiar lufy
|
Φ270*490mm
|
|||
Pojemność
|
120 BPH
|
200 BPH
|
300 BPH
|
400 BPH
|
Prasa powietrzna (Mpa)
|
0,37
|
0,37
|
0,6
|
0,8
|
Zasilacz
|
1,38 kW
|
2,5 kW
|
5,3 kW
|
5,6 kW
|
Wymiar
|
3400*780*1950mm
|
3400*780*1950mm
|
3400*1000*1750mm
|
5000*2000*1800mm
|
Waga
|
400KG
|
500 kg
|
700 kg
|
1000 kg
|
Proces prania zostanie podzielony na 4 etapy:
1, mycie gorącą wodą alkaliczną;
