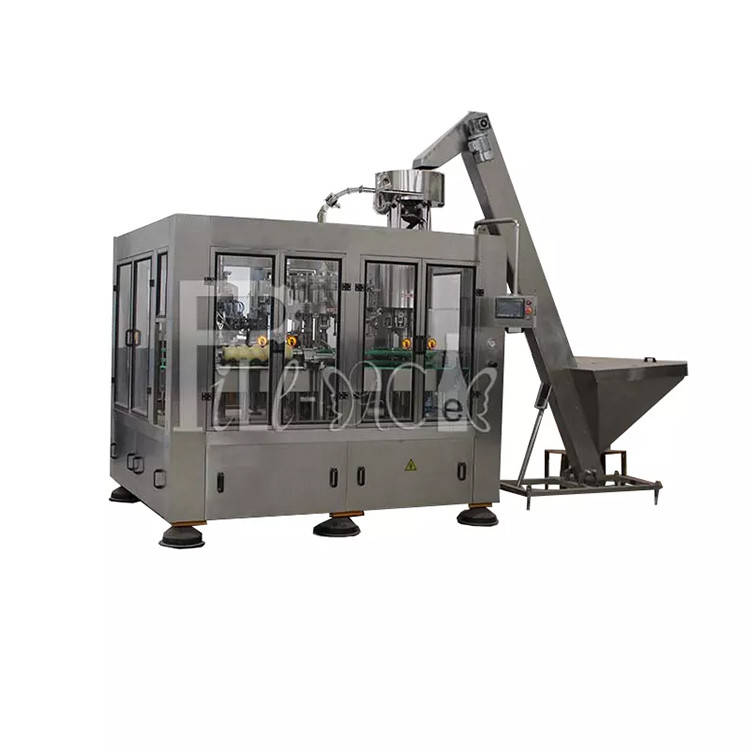

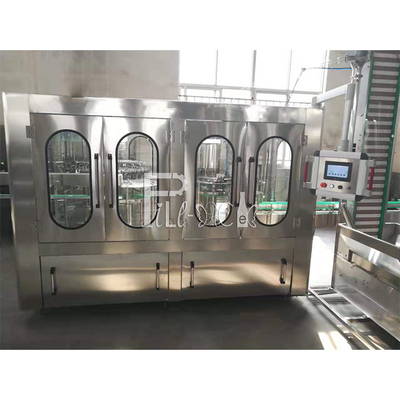

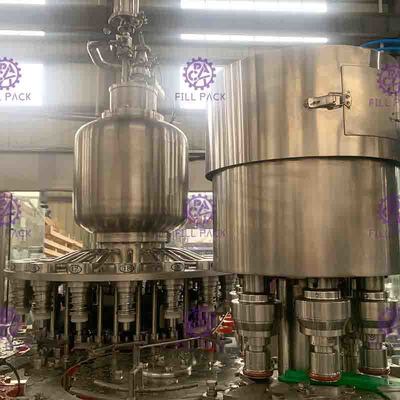

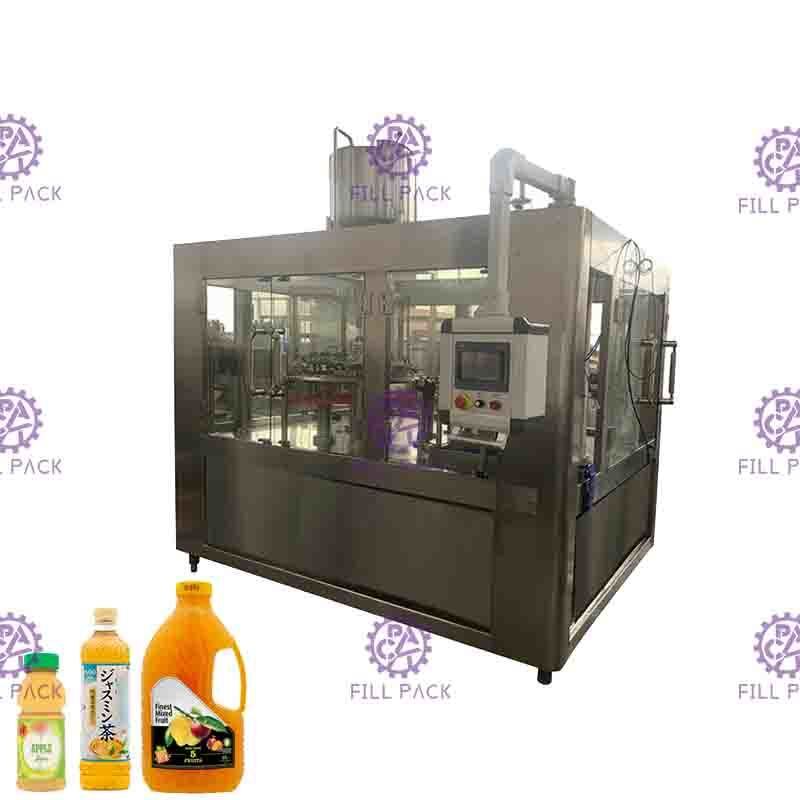

Automatyczna maszyna do napełniania na gorąco 5000BPH Monoblokowa plastikowa butelka Sok owocowy pomarańczowy
Szczegóły Produktu:
Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | FILLPACK |
Orzecznictwo: | CE/ISO9001 |
Numer modelu: | CGF18-18-6 |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 23000USD |
Czas dostawy: | 25 dni roboczych po wpłacie |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 20 zestawów na miesiąc |
Szczegóły informacji |
|||
Wydajność (B/H): | 5000-7000(500ml) | Rozmiar butelki: | Szyja: φ50-100mm:Wysokość:150-320mm |
---|---|---|---|
Ciśnienie wody: | 0,18-0,25Mpa | Zużycie wody (kg/h): | 1000 |
Stacja mycia: | 18 | Precyzja napełniania: | <+1MM |
Ciśnienie powietrza: | 0.5Mpa | Moc (kw): | 5,85 |
Waga (kg): | 4000 | Wymiar (L * W * H): | 2150*1750*2400mm |
High Light: | Maszyna do napełniania na gorąco soków monoblokowych,maszyna do napełniania soków na gorąco 5000BPH,maszyna do napełniania soków monoblokowych na gorąco |
opis produktu
CGF18-18-6 Automatyczny monoblok 5000BPH 3 w 1 plastikowa butelka Owocowa maszyna do napełniania na gorąco soku pomarańczowego
Celem napełniania na gorąco powyżej 85℃ jest sok ze środkiem antyseptycznym.Sok pasteryzacyjny rozlewamy do wysterylizowanych butelek, co daje większą gwarancję zachowania naturalnego smaku soku.

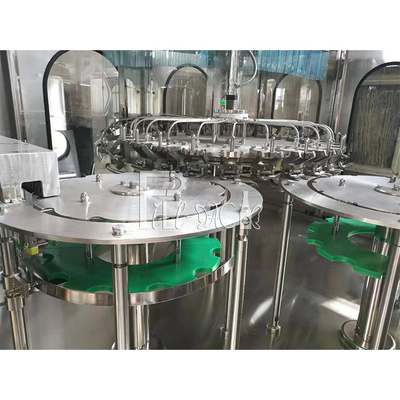

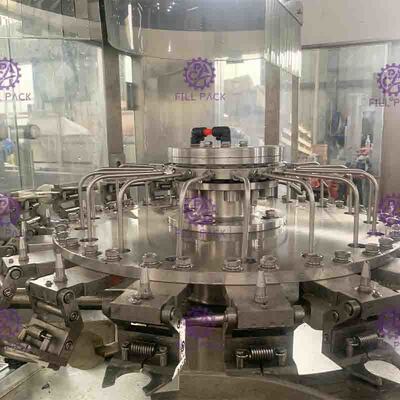

Część do płukania
1. Z wyjątkiem ramy puchu, części transmisyjnych i niektórych części, które muszą być wykonane ze specjalnych materiałów.Pozostałe części zamienne wykonane są ze stali nierdzewnej 304.
2. Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.
3. Chwytak wykonany jest ze stali nierdzewnej, pozycja, w której trzyma się wąskie gardło, jest również wykonana ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest bardzo higieniczny, trwały i nie ma części szybko zużywających się, części śrubowe szyjki może uniknąć zanieczyszczenia przez gumowy chwytak.
4. Chwytak wyposażony w wysokowydajną dyszę natryskową, może rozwinąć się do dowolnej pozycji w ścianie butelki i może zaoszczędzić wodę do płukania.Nad dyszą natryskową znajduje się pokrywa, która może zapobiegać rozlewaniu się wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.
5. Czas płukania może być gwarantowany przez 4 sekundy.
6. Regulując wysokość części obrotowych w celu dostosowania do różnej wysokości butelki
7. Motywacja wywodzi się z napędzanego systemu w ramach przekazywanych przez sprzęt.
8. Dopływ wody do płukania jest kontrolowany przez zawór elektromagnetyczny.

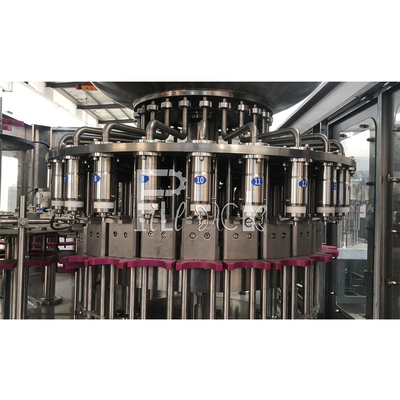

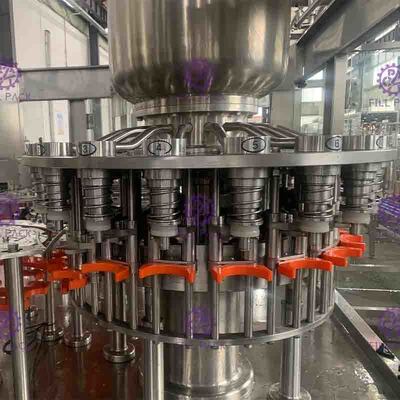

Część wypełniająca
1) Ten wypełniacz został opracowany na podstawie trawienia i wchłaniania zaawansowanej technologii wprowadzanej z zagranicy i ma międzynarodowy poziom zaawansowany.Stosowany jest głównie do napełniania napojów o wysokiej temperaturze. Jest zaawansowany konstrukcyjnie, stabilnie działający, bezpieczny w obsłudze, łatwy w utrzymaniu o wysokiej wydajności produkcyjnej, a prędkość można regulować w nieskończoność.Wypełniacz jest idealnym wyborem dla małych i średnich fabryk napojów.
2) Butelki zostaną zabrane do napełniacza przez przenośnik, płytka dia obróci każdą butelkę, która zostanie złapana przez trzymanie klaśnięcia, z napędzaną energią silnika, klaszcze trzymające będą poruszać się w górę iw dół jako oś główna, gdy klaskanie trzyma butelkę, to podniesie się, aby docisnąć usta butelki blisko do głowicy napełniającej, w międzyczasie wartość napełniania zostanie otwarta i zacznie się napełniać, gdy usta butelki opuszczą głowicę napełniającą, zatrzymanie napełniania.
3) Cała maszyna wykonana jest z SUS304.Głowica napełniająca jest typu sprężynowego bez martwego anioła, bez kapania.Łatwe do czyszczenia i konserwacji.Model z klapką do trzymania jest odpowiedni dla wszystkich butelek z tą samą szyjką butelki, łatwo jest zmienić kształt i objętość butelki.Zawór napełniający jest wyposażony w kubki do płukania CIP;

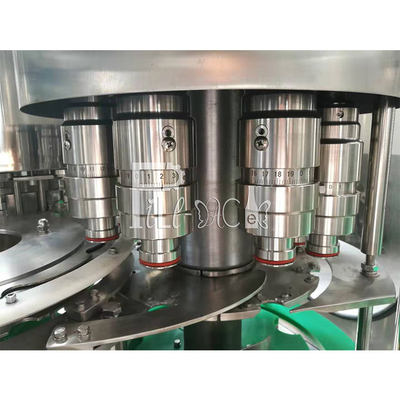

Część zamykająca
Ta jednostka to najwyższy stopień dokładności maszyny 3 w 1, ważne jest, aby maszyna pracowała stabilnie i jakość produktu.
1) Wprowadzić najbardziej zaawansowaną technologię uszczelniania nasadek zwaną francuską „ZALKIN”. Z pomocą eksperta z Instytutu Elektromechaniki i Inżynierii Mechanicznej Uniwersytetu Komunikacji w Szanghaju pomyślnie zaprojektowaliśmy. Na przykład: I) krzywkę głowicy zakręcanej (główne części co może zapewnić stacjonarną pracę maszyny), stosując technologię „ZALKIN”, ekspert poprawia autentyczność i stabilność maszyny z naciskiem na dynamikę i kinematykę II) Zakręcanie głowicy zakręcającej (główne części, które mogą zapewnić jakość zakręcania)
2) Zakręcana głowica zamykająca jest konstrukcją dwufunkcyjną;nadaje się do kaszkietu i czapki sportowej.
3) Urządzenie, które może wyjąć nasadkę wsteczną i zapobiec jej przejściu, jest osadzone w prowadnicy opadania nasadki.
4) Grupa przełączników fotoelektrycznych jest osadzona na prowadnicy opadającej nasadki.Maszyna zatrzyma się, gdy na prowadnicy nie będzie nasadki.
5) Przełącznik wykrywania wlotu butelki jest osadzony na zakręcanej zatyczce.
6) Pomiędzy przejściowym kołem do nabijania a częściami napełniającymi znajdują się dysze aseptyczne, służące do wypłukiwania produktu znajdującego się w częściach gwintowanych szyjki butelki.
7) W złączu pomiędzy prowadnicą opadania nasadki a płytką nasadki znajduje się cylinder blokujący nasadkę.Zdaje sobie sprawę, że bez karmienia nie ma czapki.
8) Regulując wysokość części obrotowych, aby dostosować się do różnej wysokości butelki.
9) Motywacja zakręcania zakręcarki wynika z układu napędzanego w ramie i przekazywanej przez przekładnię.
10) Główne części zakręcarki są przetwarzane przez centrum przetwarzania cyfrowego sterowania
Aparatura elektryczna:
Transduktor | Simens-Niemcy |
Ekran dotykowy | Simens-Niemcy |
PLC | Simens-Niemcy |
Stabilizowane zasilanie napięciem | MingWei-Tajwan |
Stycznik | Schnider-francuski |
Przełącznik podejścia | Schnider-francuski |
Przełącznik powietrza | Schnider-francuski |
parametr
Model | CGF18-18-6 |
Wydajność (B/H) | 5000-7000(500ml) |
Rozmiar butelki | Szyja: φ50-100mm:Wysokość:150-320mm |
Ciśnienie wody | 0,18-0,25Mpa |
Zużycie wody (kg/h) | 1000 |
Stacja mycia | 18 |
Stacja załadunku-ociekania-rozładowania | 2-2-2 |
Dokładność napełniania | <+1MM |
Ciśnienie powietrza | 0,5Mpa |
Zużycie powietrza | 0,3m3/min |
Moc (kw) | 5,85 |
Waga (kg) | 4000 |
Wymiar (L * W * H) | 2150*1750*2400mm |
