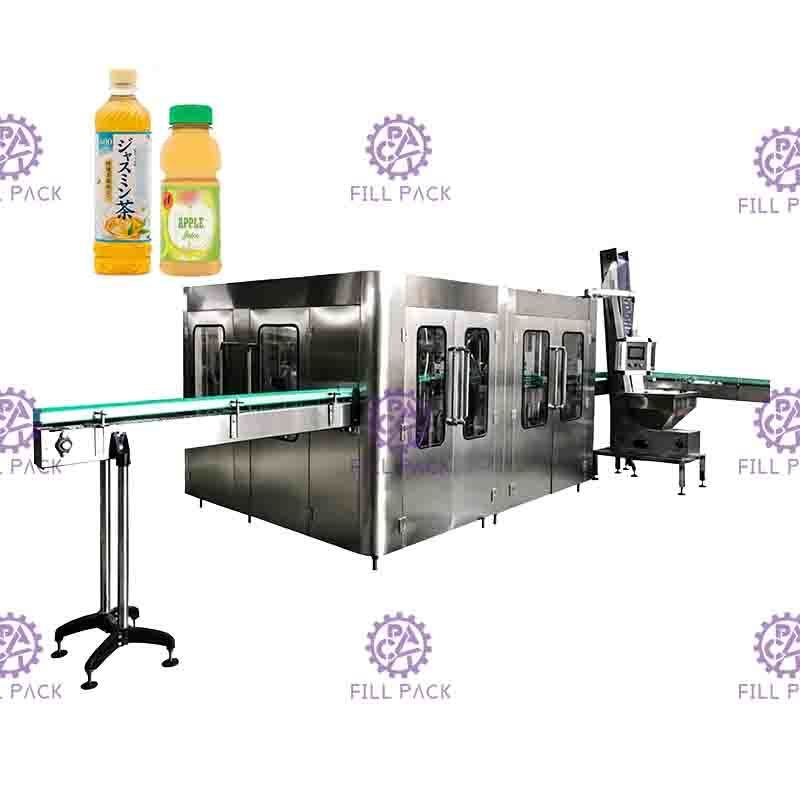

Automatyczna maszyna do napełniania soków 4 w 1 Butelki PET Monoblock Pulp Fruit Granule
Szczegóły Produktu:
Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | FILLPACK |
Orzecznictwo: | CE/ISO9001 |
Numer modelu: | 12-12-12-5/18-18-18-6 |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 28500USD |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 25 dni roboczych po wpłacie |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 20 zestawów na miesiąc |
Szczegóły informacji |
|||
Pojemność maszyny: | 3000-5000BPH | Materiał wypełniający: | sok granulowany |
---|---|---|---|
Rozmiar butelki: | 250-1500 ml | Konsumpcja wody: | 600kg/h |
Ciśnienie powietrza: | 0,6Mpa | Ciśnienie wody: | 0,2 MPa |
Zużycie powietrza: | 0,6M3/min | Materiał: | SUS304/316 |
High Light: | Automatyczna maszyna do napełniania soków do butelek PET,maszyna do napełniania soków PET 4 w 1,maszyna do napełniania soków 1500 ml |
opis produktu
Automatyczna maszyna do napełniania soków 4 w 1 PET Monoblokowa maszyna do napełniania soków z pulpy owocowej Sprzęt do przetwórstwa
Sprzęt służy do produkcji granulowanych napojów sokowych.Czyszczenie, napełnianie granulatem, napełnianie sokiem i zakręcanie są zintegrowane w jednej maszynie. W projekcie zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec.W procesie mycia butelek stosowane są skurcze sprężynowe.
Puste butelki można obrócić o 180~ wzdłuż szyny transportowej.Istnieją dwa razy mycie wewnętrzne i zewnętrzne, wydajność mycia butelek jest wysoka. Stosowane jest wypełnienie powierzchni płynnej grawitacyjnej.
Napełnianie jest szybkie, ilość cieczy jest dokładnie kontrolowana i unika się upuszczania i wycieków. Napełnianie za pomocą sprężynowej dźwigni cieczy kontrolującej zawór napełniający, bez kapania.Dźwignia cieczy jest łatwa do kontrolowania.Cała konstrukcja wykonana z SUS304, wewnątrz zaworu napełniającego nie ma martwego rogu. Moment magnetyczny służy do zamykania śrub.
Siłę zamykania śrub można regulować bez stopni.Moc zakrętki może być również ustalona, a czapki nie zostaną uszkodzone, zaślepka jest niezawodna. Cała maszyna jest sterowana przez PLC z ekranem dotykowym jako interfejsem człowiek-maszyna.Ilość napojów w zbiorniku magazynowym może być kontrolowana automatycznie.
Napełnianie i zamykanie zostaną automatycznie zatrzymane, gdy nie będzie butelki.Gdy butelki są źle zaciśnięte lub gdy nie ma nakrętek, maszyna może zostać zatrzymana automatycznie. Technologia zmiany częstotliwości służy do regulacji prędkości pracy bez snu.Zdolność produkcyjną można wyświetlać cyfrowo i wygodnie regulować.
Główny proces operacyjny:
Zakrętka umieszczana jest na wciągniku pokrywy, nasadka transportowana jest przez wciągnik do pokrywy wibracyjnej, butelka na wejściu do maszyny napełniającej, napędzana z kolei przenośnikiem do mycia, napełniania, zamykania trzech części.
Metalowe części w butelce są poddane elektrolizie, a zawór napełniający jest napełniany na gorąco.Nakrętka jest pokryta pokrywką lub pokrywką w zależności od kształtu butelki i kształtu nasadki.

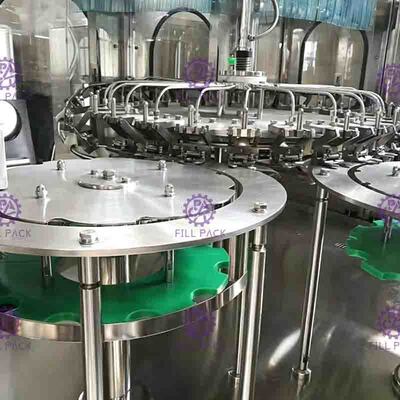

Część myjąca
1) Z wyjątkiem ramy puchu, części transmisyjnych i niektórych części, które muszą być wykonane ze specjalnych materiałów.Pozostałe części zamienne wykonane są ze stali nierdzewnej 304.
2) Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.
3) Chwytak wykonany jest ze stali nierdzewnej, pozycja, w której trzymane jest wąskie gardło, jest również wykonana ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest bardzo higieniczna, trwała i nie ma szybko zużywających się części, części śrubowe wąskiego gardła może uniknąć zanieczyszczenia przez gumowy chwytak.
4) Chwytak wyposażony w wysokowydajną dyszę natryskową, może rozwinąć się do dowolnej pozycji w ścianie butelki i może zaoszczędzić wodę do płukania.Nad dyszą natryskową znajduje się pokrywa, która może zapobiegać rozlewaniu się wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.
5) Czas płukania może być gwarantowany przez 4 sekundy.
6) Regulując wysokość części obrotowych, aby dostosować się do różnej wysokości butelki.
7) Motywacja wywodzi się z napędzanego systemu w ramach przekazywanych przez sprzęt.
8) Dopływ wody do płukania jest kontrolowany przez zawór elektromagnetyczny.
Część do napełniania granulatu
Gdy krzywka się podnosi, granulki wchodzą do miarki zaworu napełniającego i rozpoczynają podawanie.Stacje karmienia to te na przedniej krzywce.Po opuszczeniu krzywki, otwór zasilający kubka pomiarowego w zbiorniku cieczy jest zamykany.Po wykryciu, że butelka przeszła, cylinder otwierający zawór otwiera zawór na kubku pomiarowym i granulki są wsypywane do butelki.I odwrotnie, zawór miarki nie zostanie otwarty, jeśli butelka nie zostanie wykryta.Granulki są mniejsze niż średnica ujścia butelki.Ogólnie rzecz biorąc, maksymalny rozmiar butelki z 28 otworami to 15 mm (butelkę z 38 otworami można powiększyć), ale średnica granulki nie może przekraczać 20 mm.Zawór kubka pomiarowego jest wypełniony podkładką regulacyjną z PTFE lub stali nierdzewnej.Aby dostosować pojemność wewnętrzną, należy to zrobić ręcznie.Całkowita pojemność miarki jest oparta na największej objętości produktu klienta.Gdy wymagana jest mała pojemność, do każdej miarki dodaje się podkładkę regulacyjną, aby dostosować pojemność granulki.

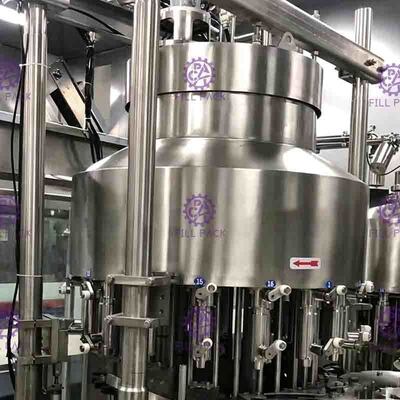

Część do napełniania soku
1) Przyjęte w Niemczech łożysko antykorozyjne nie wymagające konserwacji, które może zmniejszyć zanieczyszczenie wypełnienia do środowiska.
4) System napełniania ma system cyrkulacji CIP do mycia rurociągu i fałszywego kubka używanego do czyszczenia zaworu napełniania.Ten system może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.

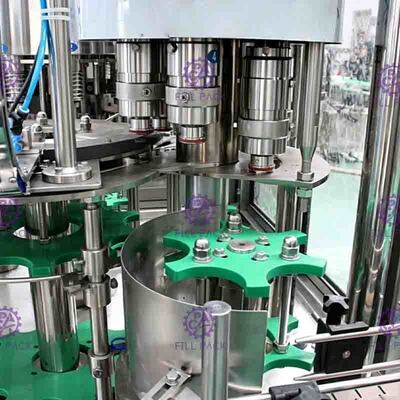

Część zamykająca
4) Grupa przełączników fotoelektrycznych jest osadzona na prowadnicy opadającej nasadki.Maszyna zatrzyma się, gdy na prowadnicy nie będzie nasadki.5) Przełącznik wykrywania wlotu butelki jest osadzony na zakręcanej zatyczce.
6) W połączeniu między prowadnicą opadania nasadki a płytką nasadki znajduje się cylinder blokujący nasadkę.Zdaje sobie sprawę, że bez karmienia nie ma czapki.
parametry techniczne
|
||
Model
|
12-12-12-5
|
18-18-18-6
|
Wydajność (B/H)
|
3000
|
5000-6000
|
Rozmiar butelki
|
250-1500 ml
|
250-1500 ml
|
Ciśnienie wody
|
0,2 MPa
|
0,2 MPa
|
Zużycie wody (kg/h)
|
600
|
700
|
Stacja mycia
|
12
|
18
|
Dokładność napełniania
|
±2mm
|
±2mm
|
Ciśnienie powietrza
|
0,6Mpa
|
0,6Mpa
|
Zużycie powietrza
|
0,6m3/min
|
0,6m3/min
|
Moc (kw)
|
5
|
6,5
|
Waga (kg)
|
3800
|
4300
|
Wymiar (L * W * H)
|
3200*1900*2200mm
|
3800*2100*2200mm
|
Schemat struktury maszyny:
Transduktor
|
Mitsubishi
|
2.2K
|
Ekran dotykowy
|
Easyview-TaiWan
|
MT6070
|
PLC
|
Mitsubishi
|
FXIS-20MR
|
Stabilizowane zasilanie napięciem
|
MingWei-Tajwan
|
S-35-24
|
Stycznik
|
Schinder
|
CJX2-0910
|
Przełącznik podejścia
|
Autonika
|
PR18-8DN
|
Przełącznik powietrza
|
Schinder
|
3P-D20
|
|
|
IP-C3
|
