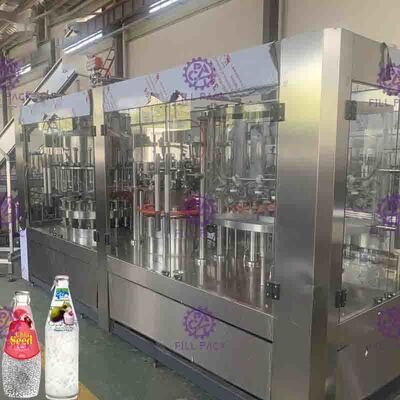

Automatyczna maszyna do napełniania miazgi owocowej soku 3 w 1 Napój w granulkach monoblokowych
Szczegóły Produktu:
Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | FILLPACK |
Orzecznictwo: | CE/ISO9001 |
Numer modelu: | KLCGF14-12-5/KLCGF18-18-6/KLCGF24-24-8/KLCGF32-32-10 |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 19000USD-40000USD |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 25 dni roboczych po wpłacie |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 20 zestawów na miesiąc |
Szczegóły informacji |
|||
Pojemność maszyny: | 3000-13000BPH | Stacja mycia: | 18.12.24/32 |
---|---|---|---|
Rozmiar butelki: | 250-1500 ml | Konsumpcja wody: | 600kg/h |
Ciśnienie powietrza: | 0,8mpa | Materiał wypełniający: | sok granulowany, sok z miąższu owoców |
Wymiar (L * W * H): | 2800*2150*2200mm | Waga: | 4500 kg |
High Light: | Maszyna do napełniania miazgi sokowej,automatyczna maszyna do napełniania miazgi sokowej,maszyna do napełniania miazgi sokowej 13000BPH |
opis produktu
Automatyczna maszyna do napełniania i zamykania miazgi owocowej 3 w 1 z granulatu monoblokowego do napełniania i butelkowania napojów
Sprzęt służy do produkcji granulowanych napojów sokowych.Czyszczenie, napełnianie sokiem granulowanym i zakręcanie są zintegrowane w jednej maszynie. W projekcie zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec.W procesie mycia butelek stosowane są skurcze sprężynowe.Puste butelki można obrócić o 180~ wzdłuż szyny transportowej.Zastosowano płynne wypełnienie powierzchniowe o stałej grawitacji.Napełnianie jest szybkie, ilość napełnienia jest dokładnie kontrolowana, a kapanie i wycieki są unikane. Napełnianie za pomocą sprężynowej dźwigni cieczy kontrolującej zawór napełniający, bez kapania.Dźwignia cieczy jest łatwa do kontrolowania.Cała konstrukcja wykonana z SUS304, wewnątrz zaworu napełniającego nie ma martwego rogu. Moment magnetyczny służy do zamykania śrub.Siłę zamykania śrub można regulować bez stopni.Moc zakrętki może być również ustalona, a czapki nie zostaną uszkodzone, zaślepka jest niezawodna. Cała maszyna jest sterowana przez PLC z ekranem dotykowym jako interfejsem człowiek-maszyna.Ilość napojów w zbiorniku magazynowym może być kontrolowana automatycznie.Napełnianie i zamykanie zostaną automatycznie zatrzymane, gdy nie będzie butelki.Gdy butelki są źle zaciśnięte lub gdy nie ma nakrętek, maszyna może zostać zatrzymana automatycznie. Technologia zmiany częstotliwości służy do regulacji prędkości pracy bez snu.Zdolność produkcyjną można wyświetlać cyfrowo i wygodnie regulować.

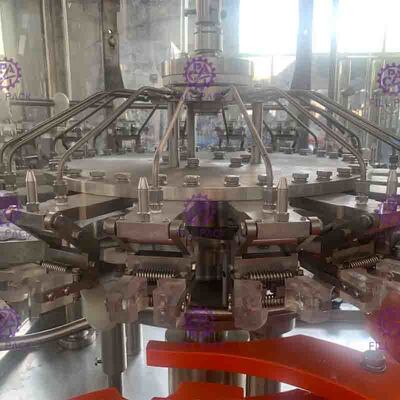

Część myjąca
1) Z wyjątkiem ramy puchu, części transmisyjnych i niektórych części, które muszą być wykonane ze specjalnych materiałów.Pozostałe części zamienne wykonane są ze stali nierdzewnej 304.
2) Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.
3) Chwytak wykonany jest ze stali nierdzewnej, pozycja, w której trzymane jest wąskie gardło, jest również wykonana ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest bardzo higieniczna, trwała i nie ma szybko zużywających się części, części śrubowe wąskiego gardła może uniknąć zanieczyszczenia przez gumowy chwytak.
4) Chwytak wyposażony w wysokowydajną dyszę natryskową, może rozwinąć się do dowolnej pozycji w ścianie butelki i może zaoszczędzić wodę do płukania.Nad dyszą natryskową znajduje się pokrywa, która może zapobiegać rozlewaniu się wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.5) Czas płukania może być gwarantowany przez 4 sekundy.
6) Regulując wysokość części obrotowych, aby dostosować się do różnej wysokości butelki.
7) Motywacja wywodzi się z napędzanego systemu w ramach przekazywanych przez sprzęt.
8) Dopływ wody do płukania jest kontrolowany przez zawór elektromagnetyczny.

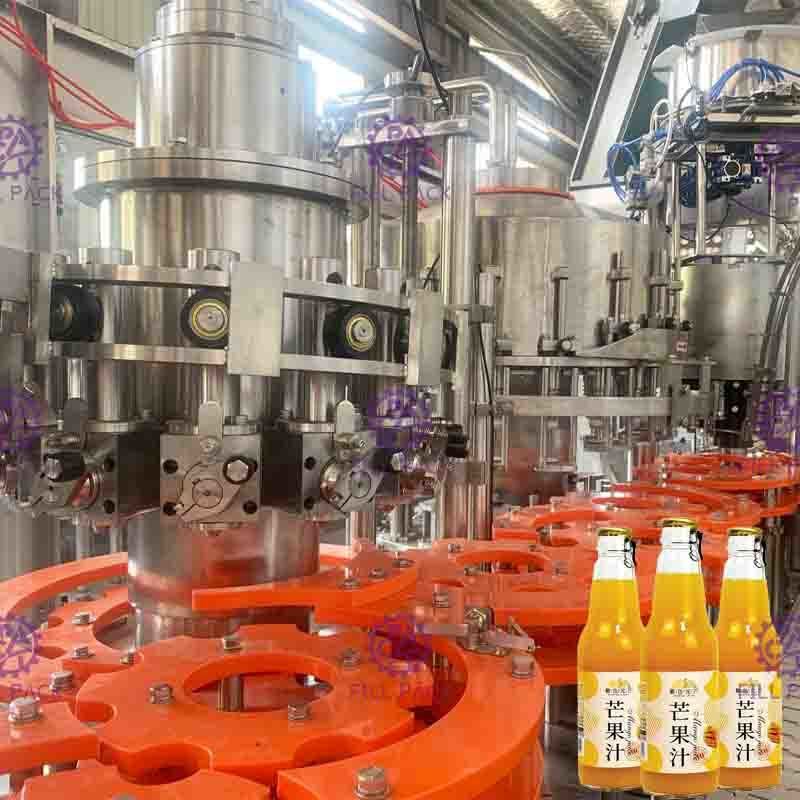

Część do napełniania soku granulowanego
Na górze zbiornika do napełniania znajduje się silnik mieszający, aby zapewnić średnie napełnienie każdej butelki. Po dostaniu się materiału do zbiornika cieczy granulka musi spełniać wymagania dotyczące zawiesiny, więc silnik mieszający musi być stale mieszany.Po wymieszaniu materiału granulki są jednorodne pod działaniem środka zawieszającego.
1) Przyjęte w Niemczech łożysko antykorozyjne nie wymagające konserwacji, które może zmniejszyć zanieczyszczenie wypełnienia do środowiska.
2) Płyta obrotowa wykonana jest z SUS AISI304, dużego płaskiego łożyska zębatego.
3) Mechaniczny zawór ciśnieniowy ma zaawansowaną obcą konstrukcję z dużą prędkością napełniania, brakiem higienicznej kieszeni narożnej, kilkoma częściami uszczelniającymi i precyzyjną kontrolą poziomu cieczy.Całość
zawór wykonany jest ze stali nierdzewnej 304.
4) System napełniania ma rurociąg do czyszczenia systemu cyrkulacji CIP: spuścić po pełnym czyszczeniu zbiornika. Ten system może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.
5) Zawór napełniający otwiera się i zaczyna napełniać, gdy przesuwa się w dół i dotyka szyjki, zawór napełniający przesuwa się w górę i opuszcza szyjkę, gdy kończy się napełnianie.
6) Zasilanie cieczą przyjmuje automatyczny przełącznik poziomu cieczy z automatycznym pneumatycznym zaworem do automatycznego sterowania zbiornikiem cieczy.
7) Motywacja wypełniacza pochodzi z systemu napędzanego w ramie i jest przekazywana przez przekładnię.
8) W kadłubie znajdują się porty wizyjne, można zobaczyć materiał wypełniający.

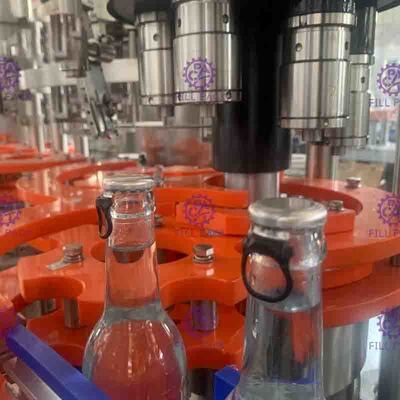

Część zamykająca
Ta jednostka to najwyższy stopień dokładności maszyny 3 w 1, ważne jest, aby maszyna działała stabilnie i jakość produktu. Charakterystyka zakręcarki jest następująca:
1) Zakręcanie głowicy zamykającej (główne części, które mogą zapewnić jakość zamykania), ekspert ulepsza konstrukcję stali magnetycznej, to ulepszenie może lepiej zmniejszyć wadliwą szybkość zamykania i tradycyjny charakter łatwego ustawienia i regulacji momentu obrotowego wkręcania czapka głowy.
2) Zakręcana głowica zamykająca jest konstrukcją dwufunkcyjną;nadaje się do kaszkietu i czapki sportowej.
3) Urządzenie, które może wyjąć nasadkę wsteczną i zapobiec jej przejściu, jest osadzone w prowadnicy opadania nasadki.Przejście przez system ładowania czapek.
4) Grupa przełączników fotoelektrycznych jest osadzona na prowadnicy opadającej nasadki.Maszyna zatrzyma się, gdy na prowadnicy nie będzie nasadki.
5) Przełącznik wykrywania wlotu butelki jest osadzony na zakręcanej zatyczce.
6) W połączeniu między prowadnicą opadania nasadki a płytką nasadki znajduje się cylinder blokujący nasadkę.Zdaje sobie sprawę, że bez karmienia nie ma czapki.
7) Regulując wysokość części obrotowych, aby dostosować się do różnej wysokości butelki.
8) Motywacja zakręcania zakręcarki pochodzi z systemu napędzanego w ramie i jest przekazywana przez przekładnię.
9) Główne części zakręcarki są przetwarzane przez cyfrowe centrum przetwarzania.
Model
|
KLCGF14-12-5
|
KLCGF18-18-6
|
KLCGF24-24-8
|
KLCGF32-32-10
|
Wydajność (B/H)
|
3000
|
5000-6000
|
8000-10000
|
12000-13000
|
Rozmiar butelki
|
250-1500 ml
|
250-1500 ml
|
250-1500 ml
|
250-1500 ml
|
Zakres napełniania
|
500-1500 ml
|
500-1500 ml
|
500-1500 ml
|
500-1500 ml
|
Ciśnienie wody
|
0,2 MPa
|
0,2 MPa
|
0,2 MPa
|
0,2 MPa
|
Zużycie wody (kg/h)
|
600
|
700
|
900
|
900
|
Stacja mycia
|
14
|
18
|
24
|
24
|
Dokładność napełniania
|
±2mm
|
±2mm
|
±2mm
|
±2mm
|
Ciśnienie powietrza
|
0,6 PMA
|
0,6 PMA
|
0,5Mpa
|
0,8Mpa
|
Zużycie powietrza
|
0,6m3/min
|
0,6m3/min
|
0,65m3/min
|
0,65m3/min
|
Moc (kw)
|
4,5
|
5,5
|
6,5
|
8
|
Waga (kg)
|
3000
|
3800
|
4500
|
5800
|
Wymiar (L * W * H)
|
2200*1600*2200mm
|
2400*1900*2200mm
|
2800*2150*2200mm
|
3800*2850*2200mm
|
Transduktor
|
Mitsubishi
|
Ekran dotykowy
|
Siemens-Niemcy
|
PLC
|
Siemens-Niemcy
|
Stabilizowane zasilanie napięciem
|
MingWei-Tajwan
|
Stycznik
|
Schneidera
|
Przełącznik podejścia
|
Autonika
|
Przełącznik powietrza
|
Schneidera
|
