Automatyczny sprzęt do napełniania soku pomarańczowego 3 w 1 granulatem z zakrętką TWIST OFF
Szczegóły Produktu:
Miejsce pochodzenia: | Zhangjiagang, CHINY |
Nazwa handlowa: | Fillpack |
Orzecznictwo: | CE/ISO9001 |
Numer modelu: | KLCGF12-12-6/KLCGF18-18-6/KLCGF24-24-8/KLCGF32-32-10/KLCGF40-40-12 |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 21500USD |
Szczegóły pakowania: | drewniana skrzynka |
Czas dostawy: | 30 dni roboczych po złożeniu depozytu |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 20 zestawów miesięcznie |
Szczegóły informacji |
|||
Zakres napełniania: | 0-2L | Bottle size: | Diameter 50-95mm, height 100-300mm |
---|---|---|---|
Rodzaj czapki: | TWIST OFF zakrętka | Materiał wypełniający: | Sok Granulowany |
Machinery Capacity:: | 3000BPH-12000BPH | Ciśnienie wody: | 0,2MPa |
Ciśnienie powietrza: | 0,6-0,8 MPa | Dimension(L*W*H): | 2800*2150*2300 mm |
High Light: | Sprzęt do napełniania soków szklanych,maszyna do napełniania soków granulowanych 3 w 1,sprzęt do napełniania soków pomarańczowych z certyfikatem CE |
opis produktu

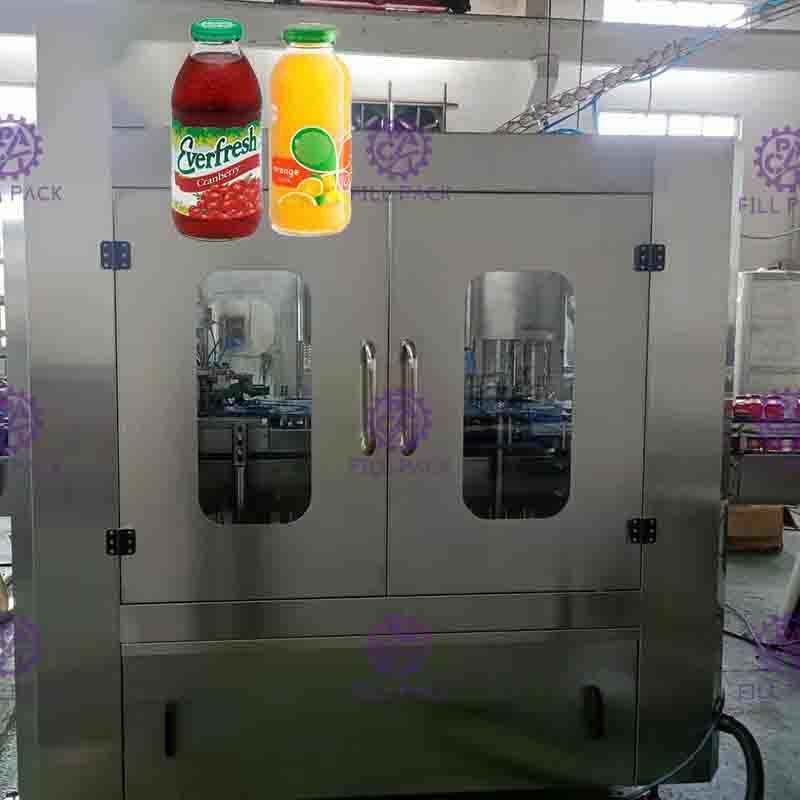

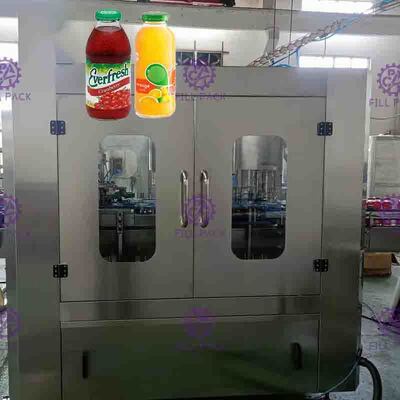

Automatyczna maszyna do napełniania soku pomarańczowego 3 w 1 Maszyna do napełniania soku pomarańczowego Z zakrętką TWIST OFF do szklanej butelki
Sprzęt służy do produkcji granulowanych napojów sokowych.Czyszczenie, napełnianie sokiem z granulatu i zamykanie są zintegrowane w jednej maszynie.Nadaje się również do produkcji niesodowanych napojów mineralno-czystej wody w szklanych butelkach.W projekcie zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec.Zaciski sprężynowe są wykorzystywane w procesie mycia butelek.Puste butelki można obracać o 180° wzdłuż szyny transportowej.Woda płucząca będzie wtryskiwana do butelek w celu usunięcia zabrudzeń, wydajność mycia butelek jest wysoka.Napełnianie jest szybkie, ilość nadzienia jest dokładnie kontrolowana i unika się kapania i wycieków.Napełnianie za pomocą sprężynowej dźwigni cieczy sterującej zaworem napełniającym, bez kapania.Dźwignia cieczy jest łatwa do kontrolowania.Cała konstrukcja wykonana z SUS304, wewnątrz zaworu napełniającego nie ma martwego kąta.Moment magnetyczny służy do zakręcania śrub.Siłę zakręcania można regulować bezstopniowo.Moc zakrętki można również naprawić, a zaślepki nie zostaną uszkodzone, zakrętka jest niezawodna.Cała maszyna jest kontrolowana przez PLC z ekranem dotykowym jako interfejsem człowiek-maszyna.Ilość napojów w zbiorniku może być kontrolowana automatycznie.Napełnianie i zamykanie zostanie zatrzymane automatycznie, gdy nie ma butelki.Gdy butelki są źle dociśnięte lub gdy nakrętki nie są dostępne, maszyna może zostać automatycznie zatrzymana.Technologia zmiany częstotliwości służy do bezsennej regulacji prędkości działania.Zdolność produkcyjna może być wyświetlana cyfrowo i można ją wygodnie regulować.
Część myjąca:
1. Z wyjątkiem dolnej ramy, części przekładni i niektórych części, które muszą być wykonane ze specjalnych materiałów.Pozostałe części są wykonane ze stali nierdzewnej 304.
2. Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.
3. Chwytak wykonany jest ze stali nierdzewnej, pozycja, w której trzyma się wąskie gardło, wykonana jest z gumy standardowej dla żywności;
4. Chwytak wyposażony w wysokowydajną dyszę rozpylającą, może rozwinąć się do dowolnej pozycji w ścianie butelki i może oszczędzać wodę do płukania.Nad dyszą natryskową znajduje się osłona, która może zapobiec rozlewaniu wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.
5. Czas płukania można zagwarantować na 4 sekundy.
6. Dostosowując wysokość części obrotowych w celu dostosowania do różnych wysokości butelek
7. Motywacja napędzana jest z układu napędzanego w ramach przekazywanych przez bieg.
8. Dopływem wody płuczącej steruje elektrozawór
9. Dysza rozpylająca o wysokiej wydajności zainstalowana na zacisku butelki jest w stanie wyczyścić dowolną część wewnętrznej ściany butelki, a także oszczędza wodę do płukania.
10. Płuczka napędzana jest przez układ napędowy umieszczony wewnątrz ramy maszyny poprzez przekładnię zębatą.
11. Płukanie za pomocą butelek ze stali nierdzewnej o wysokiej wytrzymałości ze sprężynowymi folderami, aby zapewnić stabilne odwrócenie szklanych butelek.Dysza jest strukturą przypominającą śliwkę, która może myć każdy róg ściany bocznej i dna, aby butelka była czysta.

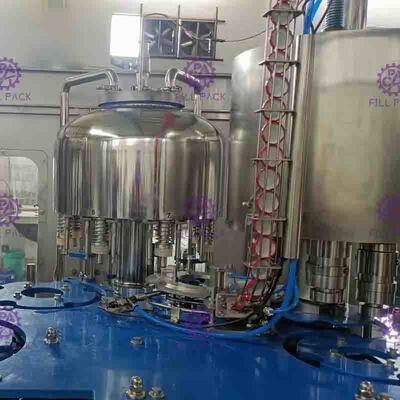

Część wypełniająca:
Na górze zbiornika do napełniania znajduje się silnik mieszający, aby zapewnić średnie napełnienie każdej butelki.Po wejściu materiału do zbiornika cieczy granulka musi spełniać wymagania dotyczące zawiesiny, więc silnik mieszający musi być stale mieszany.Po wymieszaniu materiału granulki są jednolite pod działaniem środka zawieszającego.
1) Przyjęte w Niemczech antykorozyjne łożysko nieobsługujące, które może zmniejszyć zanieczyszczenie środowiska.
2) Wprowadzono mechaniczny zawór ciśnieniowy o zaawansowanej konstrukcji obcej z dużą prędkością napełniania, bez higienicznej kieszeni narożnej, kilkoma częściami uszczelniającymi i precyzyjną kontrolą poziomu cieczy.Całość
zawór wykonany jest ze stali nierdzewnej 304.
3) System napełniania ma rurociąg czyszczący system cyrkulacji CIP: opróżnij po pełnym oczyszczeniu zbiornika.Ten system może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.
4) Zawór napełniający otwiera się i rozpoczyna napełnianie, gdy przesuwa się w dół i dotyka wąskiego gardła, zawór napełniający porusza się w górę i opuszcza gardło po zakończeniu napełniania.
5) Dopływ cieczy przyjmuje automatyczny magnetyczny przełącznik poziomu cieczy z zaworem pneumatycznym do automatycznego sterowania zbiornikiem cieczy.
6) Motywacja wypełniacza pochodzi z układu napędzanego w ramie i przekazywana przez przekładnię.
7) W zbiorniku cieczy znajduje się szkło przezierne, widać materiał wypełniający.
Część zakrywająca:
Ta jednostka ma najwyższy stopień dokładności maszyny 3 w 1, ważne jest, aby maszyna działała stabilnie i jakość produktu.
1) Głowice zamykające są specjalnie zaprojektowane do metalowych odkręcanych nakrętek, działają jak ręka, aby mocno złapać i przekręcić czapki, jeśli skręt nie pasuje, głowice najpierw obrócą się w innych kierunkach
Głowica zakręcająca ma dwufunkcyjną konstrukcję;
3) Urządzenie, które może wyjąć odwrotną nasadkę i uniemożliwić przejście odwrotnej nasadki, jest osadzone w prowadnicy opadającej nasadki.
4) Grupa przełączników fotoelektrycznych osadzona jest na prowadnicy opadającej kołpaka.Maszyna zatrzyma się, gdy na prowadnicy nie będzie zaślepki.
5) Przełącznik wykrywania wlotu butelki jest osadzony na zakrętce.
6) W połączeniu między prowadnicą opadającą nasadki a płytką nasadki znajduje się cylinder blokujący.Należy zdać sobie sprawę, że nie ma karmienia bez czapki.
8) Dostosowując wysokość części obrotowych w celu dostosowania do różnych wysokości butelek.
9) Motywacja zakręcarki jest napędzana z układu napędzanego w ramie i przekazywana przez przekładnię.
10) Główne części zakrętki są przetwarzane przez centrum przetwarzania cyfrowego sterowania
11) Nowa głowica zamykająca może wykonywać zamykanie zarówno w kierunku zgodnym z ruchem wskazówek zegara, jak i przeciwnym do ruchu wskazówek zegara;Sprawi, że czapka będzie prawidłowo przylegała do szyi, poprawność 99,999%;
Model
|
KLCGF12-12-6
|
KLCGF18-18-6
|
KLCGF24-24-8
|
KLCGF32-32-10
|
KLCGF40-40-12
|
Pojemność-500ML
|
0-3000BPH
|
0-6000BPH
|
0-8000BPH
|
0-12000BPH
|
0-15000BPH
|
Rozmiar butelki
|
Średnica Φ50-95mm, wysokość 100-300mm
|
||||
Ciśnienie wody
|
0,2MPA
|
||||
Zużycie wody (kg/godz.)
|
500
|
600
|
800
|
1000
|
1000
|
Stacja mycia
|
12
|
18
|
24
|
32
|
40
|
Ciśnienie powietrza
|
0,6-0,8 MPa
|
||||
Precyzja napełniania
|
±2 mm
|
||||
Zużycie powietrza
|
0,4m3/min
|
0,5m3/min
|
0,6m3/min
|
0,8m3/min
|
0,8m³/min
|
Moc
|
4KW
|
4,5 kW
|
6 kW
|
8KW
|
10 kW
|
Waga (kg)
|
3000
|
3900
|
4700
|
5500
|
6100
|
Wymiar
(mm)
|
2300*1700*2300
|
2400*1900*2300
|
2800*2150*2300
|
3700*2800*2300
|
4200*2850*2300
|
Transduktor
|
Mitsubishi-Japonia
|
Ekran dotykowy
|
Siemens-Niemcy
|
PLC
|
Mitsubishi-Japonia
|
Stabilizowane napięcie zasilania
|
MingWei-TaiWan
|
Stycznik
|
Schnider-Francja |
Przełącznik podejścia
|
Autonics-Korea
|
Przełącznik powietrza
|
Schnider-Francja
|
