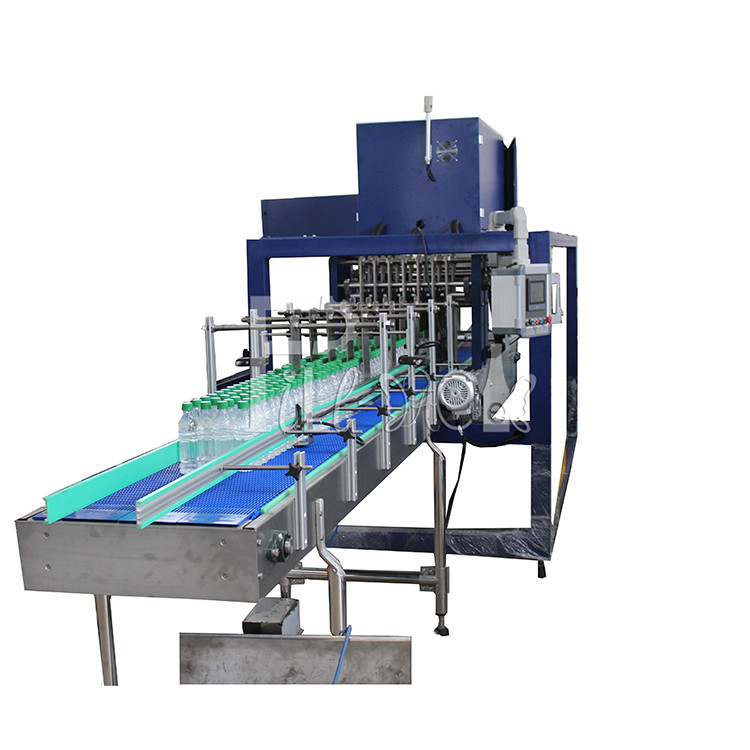

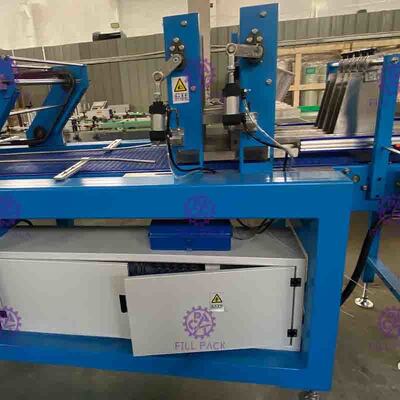

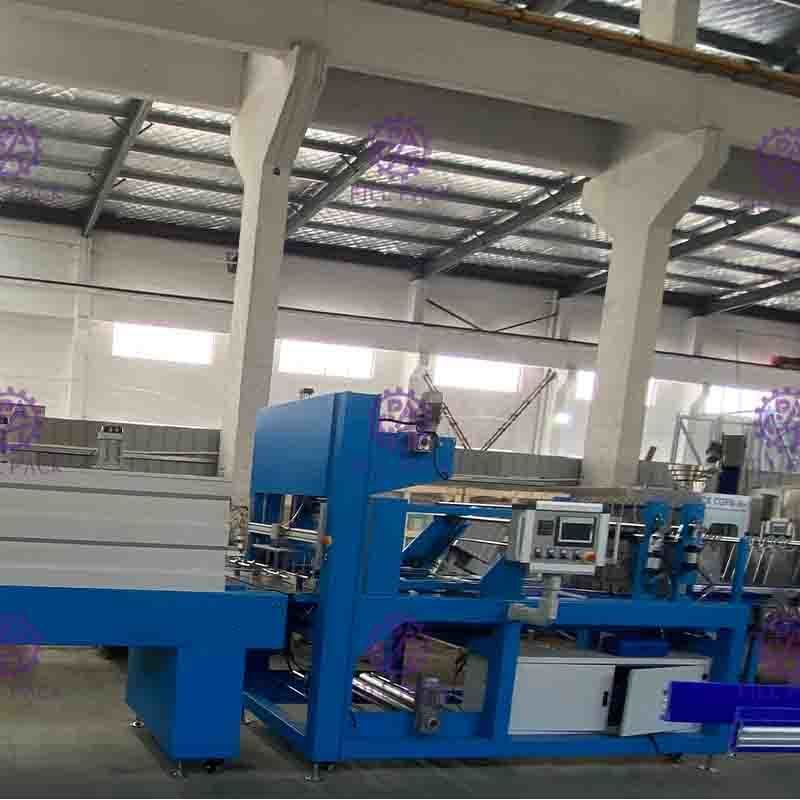

W pełni automatyczna liniowa folia termokurczliwa do urządzeń do pakowania plastikowych butelek z zadrukowanymi foliami
Szczegóły Produktu:
| Miejsce pochodzenia: | Zhangjiagang, CHINY |
| Nazwa handlowa: | FILLPACK |
| Orzecznictwo: | CE/ISO9001 |
| Numer modelu: | MBC200 |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | 43000USD |
| Szczegóły pakowania: | drewniana skrzynka |
| Czas dostawy: | 25-30 dni roboczych |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 20 ZESTAWÓW miesięcznie |
|
Szczegóły informacji |
|||
| Materiał folii termokurczliwej: | PE | Sugerowana grubość folii skurczowej: | 0,07-0,15 mm |
|---|---|---|---|
| Maksymalna temperatura tunelu skurczowego: | Regulacja 180 - 220° | Maksymalna wydajność na minutę: | 20-25 worków/min |
| Zasilanie części termokurczliwej: | 31KW | Moc dla tunelu: | 4kw |
| Standardowe napięcie: | 380 V 3 fazy 50 Hz | Wielkość całej rośliny: | 14150*1500*2170mm |
| Zużycie sprężonego powietrza: | 0.3M3/min; 0,3M3/min; 0.6-0.8mpa 0,6-0,8 MPa | waga: | 1500 kg |
| Podkreślić: | W pełni automatyczna liniowa folia termokurczliwa,liniowa folia termokurczliwa do plastikowej butelki,25 worków / min Automatyczna liniowa folia termokurczliwa |
||
opis produktu
Całkowicie automatyczny liniowy opakowanie skręcające do maszyny do pakowania butelek Sprzęt do wygięcia z filmami drukowanymi
Instrukcja dotycząca produktu
● Prosty wygląd, piękna, nowa konstrukcja, wyjątkowy, łatwy w konserwacji.

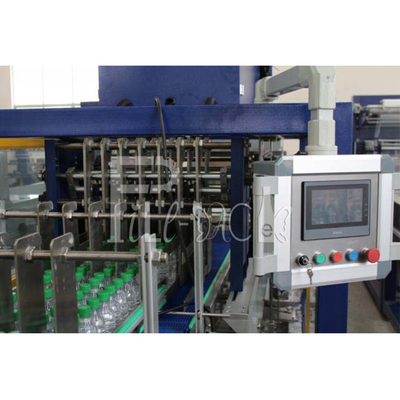

● duży ekran, interfejs użytkownika LCD w języku angielskim.

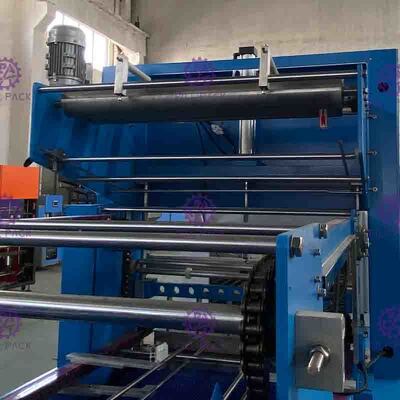

● Pneumatyczne wsparcie rozszerzania rolki filmowej, zmieniająca film szybko i szybko, w przypadku filmu tylko około dwóch minut.
● Przekazywanie napięcia folii, równomierne formowanie, precyzja kontroli cięcia folii, nacięcie i uporządkowanie.
● zaawansowana technologia sterowania serwo, która zapewnia dokładną synchronizację urządzeń, transmisji i niezawodność.
● konstrukcja skrzynki grzewczej jest rozsądna, izolacja termiczna, wysoka dokładność kontroli temperatury.
● Wspieranie francuskiego Schneider, TAIWAN AIRTAC, Korea Południowa AUTONICS; najnowocześniejsze na świecie elementy sterowania, dobrze wyposażone, w stanie i stabilne.
● części mechanicznych przekładni z wykorzystaniem stali nierdzewnej lub stali węglowej poddanej obróbce cieplnej i innych materiałów; doskonała jakość rozpylania powierzchni, całkowita odporność na rdzę
● Wszystkie urządzenia sterujące elektrycznością i gazem są zgodne z najnowszymi międzynarodowymi normami zastosowania (standardy CE)
● Kiedy prąd jest odcięty przez sztuczne urządzenie przenośnikowe, łatwo jest ogrzać produkt wewnątrz kanału
● Wspiera zarówno przejrzysty film pusty, jak i drukowanie opakowań z filmem drukowanym.
Parametry techniczne:
| Materiał do folii skurczeniowej | PE |
| Maksymalna moc wyjściowa na minutę | 20-25 worków/min |
| Sugerowana grubość folii skurczeniowej | 00,07 - 0,15 mm |
| Maksymalna temperatura tunelu skurczeniowego | 180 - 220° regulowane |
| Moc do ogrzewania skracająca się część | 31 kW |
| Moc dla tunelu | 4 kW |
|
Część wpuszczalni butelki i części foliowej |
L6300 × W1500 × H2100 mm |
|

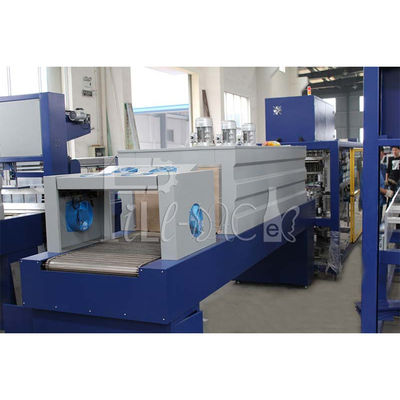

Część tunelu skurczonego (włączając przenośnik rolkowy) |
7850 × 1100 × 2170 mm |
|
Zużycie sprężonego powietrza |
0.3M3/min; 0,6-0,8mpa |
|

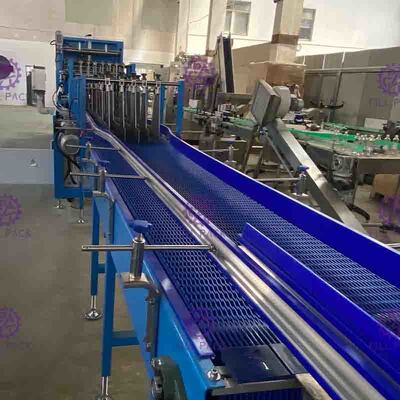

Szerokość pasa przenośnego butelki do wchłaniania |
966m |
Zalecany rodzaj opakowania:
(1) 350/ 500 ml butelki opakowanie: 4×6, 4×5; 550/ 600 ml butelki opakowanie: 3×4, 3×5.
(2) 1L/1,5L butelki opakowanie: 3×3, 3×4; 2L/2,5L butelki opakowanie: 2×2, 2×3.
(3)W odniesieniu do puszek z puszki proponujemy opakowanie z kartonową tacą, opakowanie stabilne.
Uwaga: Minimalny rozmiar opakowania wspierającego: 200*150*100 mm;
Maksymalny rozmiar opakowania wspierającego: 420*300*330 mm;
Główna struktura i proces produkcji

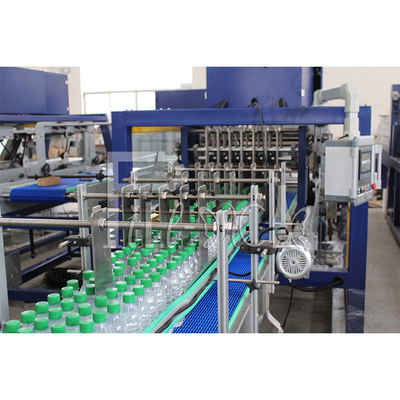

Główna struktura: urządzenie składa się z części przenośnika do karmienia butelki, części sortowania butelek, części karmienia i pakowania folii, tunelu grzewczego skurczonego, części chłodzącej wentylatora,część wyjściowa przenośnika rolkowego i układ sterowania elektrycznego, części sterowania pneumatycznym itp.
Proces produkcji:
MBC200 Maszyna do opakowań wysokoprędkowo-szkakujących cieplnie (typ folii drukowanej) opiera się na właściwościach kurczenia cieplnego folii opakowaniowej.a zebrane sygnały są sterowane i przetwarzane przez programy PLC (programowalny sterownik)Płytka butelki jest rozmieszczona w potężny sposób, serwo sterowane pchnięcie butelki i owijanie w opakowania, kanały grzewcze kurczące się,chłodzenie i formowanie zimnym powietrzem oraz inne mechanizmy do zakończenia całego procesu pakowania.
Szczegóły specyfikacjis:
| - Nie, nie. | Nazwa | Specyfikacja | Kty | Marka | Pochodzenie |
| 1 | 10.4 cali ekran operacyjny | 1 set | Schneider | Francja | |
| 2 | Silnik serwowy | 5 zestawów | Schneider | Francja | |
| 3 | serwo sterownik | 5 zestawów | Schneider | Francja | |
| 4 |
Detekcja fotoelektryczna, przełącznik indukcyjny |
5 zestawów | Autoniki | Korea Południowa | |
| 5 | Komponenty pneumatyczne | AIRTAC | TAIWAN | ||
| 6 | Komponenty elektryczne | Schneider | Francja | ||
| 7 | Łożyska głównego biegów | Harbin | |||
| Główne łożyska robocze | |||||
| 8 | Łóżko liniowe | Harbin | |||
| 9 | Napęd redukcyjny | 4 zestawy | Autoniki | Korea Południowa | |
| 10 | Wybór systemu sterowania PCC | Schneider | Francja | ||
| A | Silnik serwowy | 5 zestawów | Schneider | Francja | |
| B | serwo sterownik | 5 zestawów | Schneider | Francja | |
| C | 5.7 "panel sterowania przyciskowym | Typ PP41 | 1 sztukę | Schneider | Francja |
| D | Interfejs przycisku | RS-232,CAN | 1 sztukę | Schneider | Francja |
| E | Moduły wejścia i wyjścia | 6 sztuk. | Schneider | Francja | |
| 11 |
Taśmy przenośnikowe (plastiki inżynieryjne) (w tym wszelkiego rodzaju koła kołowe, koła kierownicze, podkładki) o wysokiej wytrzymałości, wysokiej odporności na zużycie itp. |
DuPont Korporacja |
Ameryka | ||
| 12 |
Rury grzewcze (forma spiralnego rozpraszania ciepła) |
24 sztuk | |||
| 13 | Wentilator grzewczy 1,1 kW | 2 zestawy | |||
| 14 | Wysoka izolacja (klasa H) | 2 zestawy | |||
| 15 | Sieć grzewcza z wysokiej jakości stali nierdzewnej 924 mm × 500 mm |
