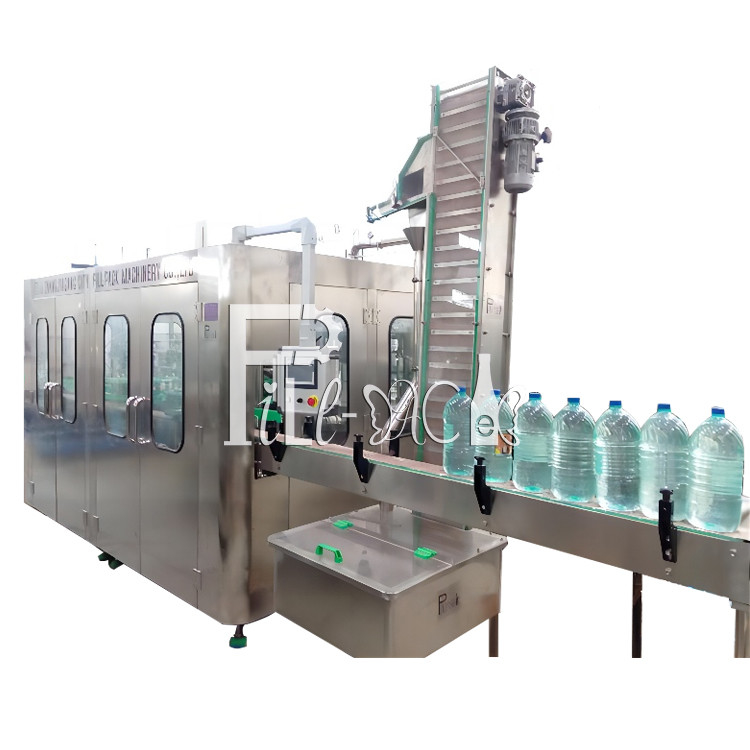

3L / 5L / 10L Plastikowa maszyna do napełniania butelek mineralnych 3 w 1 1500BPH

Maszyna do napełniania dużych butelek z wodą mineralną 3L / 5L / 10L 3 w 1, system roślinny, linia rozlewnicza

Zasada działania:

Urządzenie jest używane do produkcji napojów bezgazowanych, gorących soków lub zimnej wody pakowanych w butelki poliestrowe. Mycie, napełnianie i zakręcanie są zintegrowane w jednej maszynie. W konstrukcji zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec. Zastosowano napełnianie grawitacyjne o stałej powierzchni cieczy. Napełnianie jest szybkie, ilość cieczy jest dokładnie kontrolowana, a kapanie i wycieki są unikane. W procesie mycia butelek stosuje się zaciski sprężynowe. Puste butelki mogą być obracane o 180° wzdłuż szyny transportowej. Istnieją dwa etapy mycia wewnętrznego i zewnętrznego, co zapewnia wysoką wydajność mycia butelek. Napełnianie za pomocą zaworu napełniającego sterowanego poziomem cieczy typu sprężynowego, bez kapania. Poziom cieczy jest łatwy do kontrolowania. Cała konstrukcja wykonana ze stali nierdzewnej SUS304, brak martwych narożników wewnątrz zaworu napełniającego. Moment magnetyczny jest używany do zakręcania nakrętek. Moc zakręcania nakrętek można regulować bezstopniowo. Moc zakręcania nakrętek można również ustawić na stałe, a nakrętki nie ulegną uszkodzeniu, zakręcanie jest niezawodne. W całym systemie znajduje się elektryczny zbiornik grzewczo-chłodzący, przeznaczony specjalnie do utrzymywania temperatury gorącego napełniania podczas napełniania gorącymi sokami. Może również zatrzymać ogrzewanie poprzez łatwe wyłączenie elektryczne do napełniania zimną wodą. Nie wymaga dodatkowego systemu parowego do pracy. Cała maszyna jest sterowana przez PLC z ekranem dotykowym jako interfejsem człowiek-maszyna. Ilość napojów w zbiorniku magazynowym może być automatycznie kontrolowana. Napełnianie i zakręcanie zostaną automatycznie zatrzymane, gdy nie będzie butelki. Gdy butelki są nieprawidłowo zaciśnięte lub gdy brakuje nakrętek, maszyna może zostać automatycznie zatrzymana. Technologia zmiennej częstotliwości jest używana do bezstopniowej regulacji prędkości pracy. Wydajność produkcji może być wyświetlana cyfrowo i wygodnie regulowana.

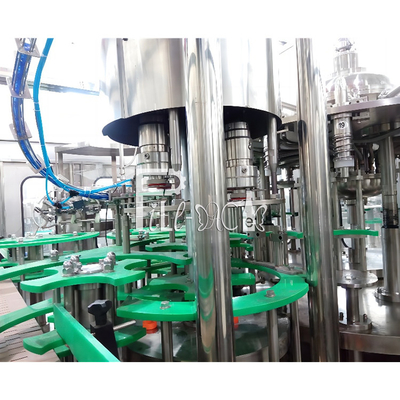

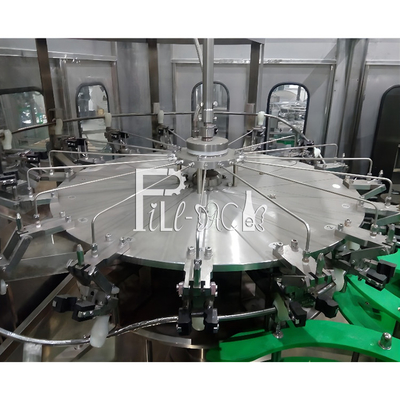

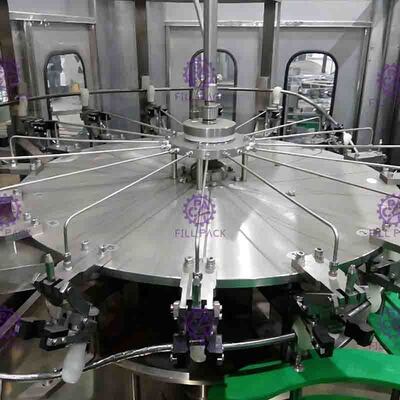

Część płucząca

1) Z wyjątkiem dolnej ramy, części napędowe i niektóre części, które muszą być wykonane ze specjalnych materiałów. Pozostałe części zamienne wykonane są ze stali nierdzewnej 304.

2) Łożysko rolkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.

3) Chwytak wykonany jest ze stali nierdzewnej, miejsce chwytania szyjki butelki również wykonane jest ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest znacznie bardziej higieniczny, trwały i nie posiada szybko zużywających się części, części gwintowane szyjki butelki mogą uniknąć zanieczyszczenia przez gumowy chwytak.

4) Chwytak wyposażony jest w wysokowydajną dyszę natryskową, która może dotrzeć do każdej pozycji wewnętrznej ściany butelki i oszczędzać wodę do płukania. Nad dyszą natryskową znajduje się osłona zapobiegająca rozpryskiwaniu wody; pod dyszami znajdują się regulatory rowka recyrkulacyjnego i rury recyrkulacyjne.

5) Czas płukania może być gwarantowany na 4 sekundy.

6) Poprzez regulację wysokości części obrotowych, aby dostosować się do różnej wysokości butelki.

7) Napęd pochodzi z systemu napędowego w ramie, przekazywany przez przekładnię.

8) Dostarczanie wody do płukania jest sterowane przez zawór elektromagnetyczny.

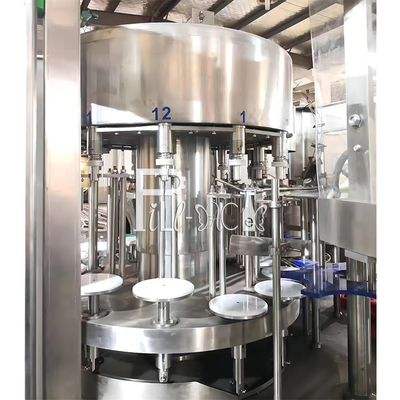

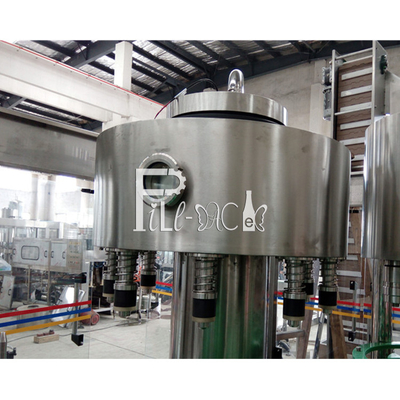

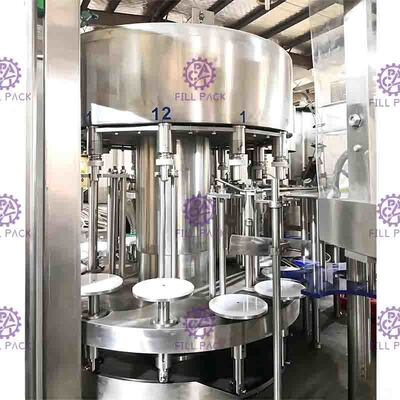

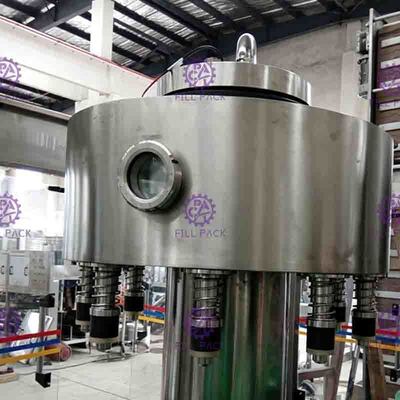

Część napełniająca

1) Przyjęto niemieckie, antykorozyjne, bezobsługowe łożysko, które może zmniejszyć zanieczyszczenie środowiska przez napełnianie.
2) Płyta obrotowa wykonana jest ze stali nierdzewnej SUS AISI304, łożysko z dużym płaskim uzębieniem.
3) Zawór mechaniczny ciśnieniowy wykorzystuje zaawansowaną zagraniczną konstrukcję z szybką prędkością napełniania, bez kieszeni z narożnikami higienicznymi, niewielką liczbą części uszczelniających i precyzyjną kontrolą poziomu cieczy. Cały zawór wykonany jest ze stali nierdzewnej 304.
4) System napełniania posiada system cyrkulacji CIP do mycia rurociągu i fałszywego kubka używanego do czyszczenia zaworu napełniającego. System ten może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.
5) Ten system napełniania posiada automatyczny system kontroli temperatury.
6) Zawór napełniający otwiera się i rozpoczyna napełnianie, gdy opada i dotyka szyjki butelki, zawór napełniający podnosi się i opuszcza szyjkę butelki po zakończeniu napełniania.
7) Dostarczanie cieczy wykorzystuje automatyczny pneumatyczny zawór magnetyczny przełącznik poziomu cieczy do automatycznego sterowania zbiornikiem cieczy.
8) Napęd napełniacza pochodzi z systemu napędowego w ramie i jest przekazywany przez przekładnię.

Część zakręcająca

Zasada:
Ta jednostka jest najbardziej precyzyjną maszyną 3 w 1, jest ważna dla stabilnego działania maszyny i jakości produktu.
Charakterystyka zakręcarki śrubowej jest następująca:
1) Głowica zakręcająca śrubowa (główne części zapewniające jakość zakręcania), ekspert ulepszył konstrukcję magnesu, to ulepszenie może lepiej zmniejszyć wskaźnik wad zakręcania i tradycyjny charakter łatwego ustawiania i regulacji momentu obrotowego głowicy zakręcającej śrubowej.
2) Głowica zakręcająca śrubowa jest dwufunkcyjna; nadaje się do nakrętek płaskich i sportowych.
3) Urządzenie do usuwania odwróconych nakrętek i zapobiegania przechodzeniu odwróconych nakrętek jest umieszczone w prowadnicy opadania nakrętek. Przechodzi przez system ładowania nakrętek.
4) Grupa wyłączników fotoelektrycznych jest umieszczona na prowadnicy opadania nakrętek. Maszyna zatrzyma się, gdy na prowadnicy nie będzie nakrętki.
5) Wyłącznik wykrywania dopływu butelek jest umieszczony na zakręcarce śrubowej.
6) W połączeniu między prowadnicą opadania nakrętek a płytą do wkładania nakrętek znajduje się cylinder blokujący nakrętki. Realizuje to zasadę "brak podawania, brak nakrętki".
8) Poprzez regulację wysokości części obrotowych, aby dostosować się do różnej wysokości butelki.
9) Napęd zakręcarki śrubowej pochodzi z systemu napędowego w ramie i jest przekazywany przez przekładnię.
10) Główne części zakręcarki śrubowej są przetwarzane przez centrum obróbcze sterowane numerycznie.
