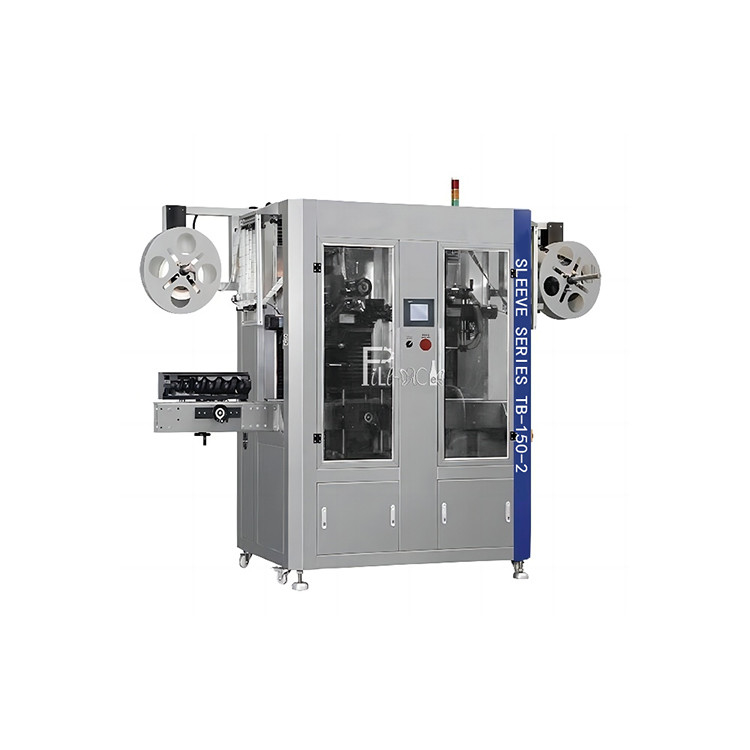

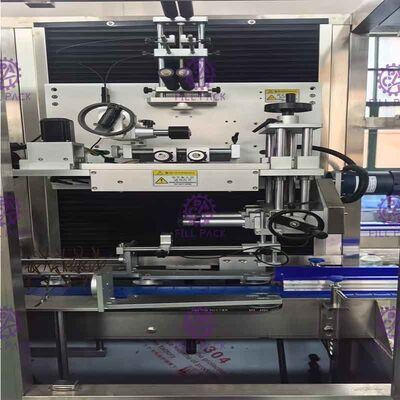

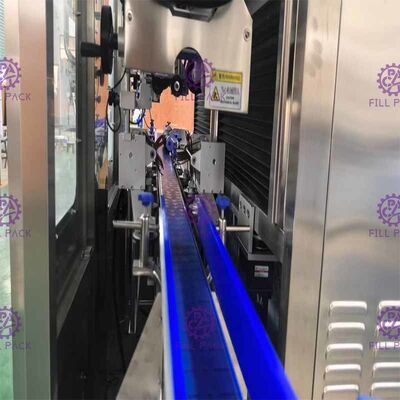

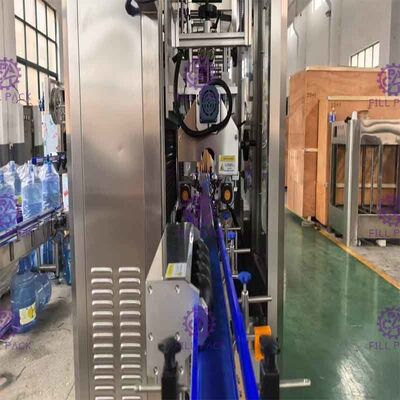

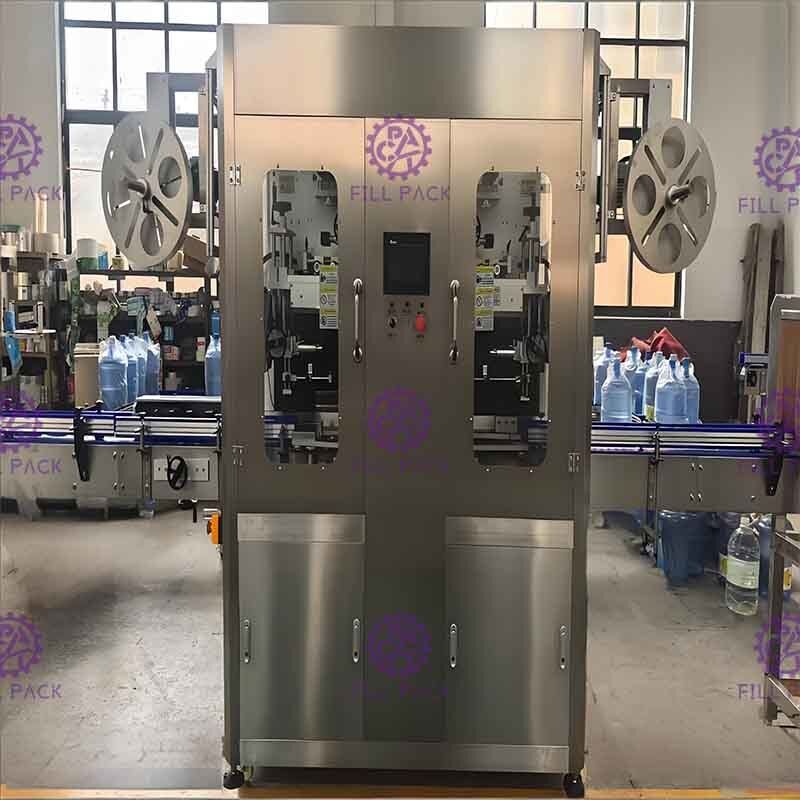

W pełni automatyczna maszyna do etykietowania rękawów termokurczliwych Podwójna głowica do korpusu z termokurczliwym

Całkowicie automatyczna podwójna głowa skręcająca rękawicz maszyna do etykietowania dla obu ciał / szyi etykiety z układem skurcza pary

Ogólnie:
Cała ramka maszyny wykonana jest ze stali nierdzewnej SUS304. ramka jest prosta, piękna, wodoodporna i nie rdza.wprowadzenie technologii whist i con-volute. cięcie etykiety jest płaskie, bez burr.The etykiet lokalizacji zestaw zapewnia wiarygodność rękawów. Przyjmowanie projektu grupy modelu, moduł kontrolowany; Osiągnięcie wiarygodności i szybkiego rękawów.Z wysokiej jakości ekranem dotykowym, osiągając obsługę palcem, łatwy i skrótowy. To wysoce automatyczny packingmachine. Tylko jedna osoba rękojeści, prosta obsługa.Zmiana formy może być łatwo wykonana ręcznie bez narzędziW granicach płaskiej szerokości może być stosowany do pakowania przedmiotów o różnym kształcie, niezależnie od tego, czy są okrągłe czy kwadratowe, może być stosowany na szklanych lub plastikowych butelkach.Większa bezpieczność i stabilność pracy oraz oszczędność czasu pracy.

Specyfikacje:

1) Maszyna do etykietowania rękawów TB-150-2 jest niestandardowo zbudowana w celu spełnienia wymagań producentów i dostawców.

2) Jest zbudowany na ramie ze spawanej sekcji ze stali nierdzewnej klasy spożywczej.

3)Projektowanie płaszczyzny głowicy cięcia jednostki w Chinach, które mają zastosowanie do pojemnika o ¥30 mm ¥130 mm. nigdy nie musisz go zmieniać ani debugować.automatyczne wyszukiwanie oryginalnej lokalizacji, a także bezpieczeństwo i wygodę, która jest wyprzedzająca inne produkty kongenerowe.

4) Podwójnie kurcząca się płaszczyzna podawania etykiet, rozsądna wysokość, która jest wygodna do naprawy etykiety; mikro-komputer automatyczna figura, która unika wprowadzenia i regulacji.Etykieta automatycznie wykryje i zlokalizujeZmiana etykiety jest szybka i wygodna, poza tym miejsce cięcia jest absolutnie dokładne.

5) Nowo zaprojektowany serwo silnik cięcia, którego prędkość jest wysoka, działanie jest dokładne, cięcie jest w porządku, a kurczenie jest piękne.Ten projekt współpracują z etykietą zsynchronizowane struktury lokalizacji umożliwić precyzję lokalizacji cięcia w zakresie 1 mm.

Nie, nie, nie.	Pozycja		Dane techniczne
1	Wprowadzenie mocy		6.0KW
2	Moc składnika	Serwo silnik do podawania etykiet	800 W
3		Serwo napędowe do wprowadzania etykiet	800 W
4		Serwo silnik głowicy cięcia	800 W
5	Wprowadzenie napięcia		¥3, 380/220 VAC
6	Pojemność (szybkość produkcji)		300BPM (Długość etykiety podstawy: 55 mm)
7	Wymiar maszyny hosta (mm)		3200*1200*2070
8	Zastosowana średnica pojemnika (mm)		φ28 mm ~ φ120 mm
9	Długość etykiety (mm)		30 ~ 250 mm
10	Zastosowana grubość etykiety (mm)		00,04 mm
11	Zastosowana średnica wewnętrzna rurki papierowej		76 mm~125 mm



Funkcja

Nazwa	Funkcja
Grupa oferująca materiały	Silnik oferty dla nośnika etykiet
Grupa półek	Zainstalowanie urządzenia do etykietowania objętości
Grupa podnosząca platformę	Ustawić wysokość gospodarza automatycznie zgodnie z kształtów butelki
Grupa odcięta	Szczotkowanie wyciętej etykiety na butelce
Grupa odcinacza	Wycinanie etykiet, które są wysyłane do centralnego szpilki
Grupa kontrolna odcinka	Kontrola miejsca eksploatacji cięcia
Grupa z tylnym napędem	Silnik oferujący etykietę centralnego szpilka przewodnika
Grupa regulacyjna napędu przedniego	Przytrzymanie centralnej szpilki przewodniej
Ramka elektrycznej grupy oczu	Ustawić najlepszą pozycję cięcia etykiety
Elektryczne oko grupy wykrywającej oświetlenie butelki	Ustawić pozycję etykietowania obudowy butelki
Grupa szczotek do włosów	Szczotkować etykietę, która nie może prawidłowo rękaw na odpowiednim miejscu
Grupa ustawiania butelki	Utrzymać butelkę stabilną, kontrolować pozycję etykietowania rękawów
Grupa centralnych szpilów przewodników	Zrób etykietę objętości rozproszoną do przenoszenia i łatwego cięcia
Butelka wchodząca w śruby	Oddzielić butelkę na równej odległości, aby etykietowanie rękawów było dokładne



Części zamienne

PLC	Panasonic	Japonia
Ekran dotykowy	Weinview	Tajwan
Sterownik światłowodowy dużych prędkości*2	Panasonic	Japonia
Czujnik fotoelektryczny*4	Panasonic	Japonia
Czujnik fotoelektryczny*4	Panasonic	Japonia
Serwo silnik do podawania etykiet*2	Panasonic	Japonia
Serwo napędowe wprowadzające etykietę*2	Panasonic	Japonia
Serwo silnik głowicy cięcia*2	Panasonic	Japonia
Serwo napęd głowicy cięcia*2	Panasonic	Japonia
Przesyłacz częstotliwości oddzielania butelki*4	Delta	Tajwan
Konwerter częstotliwości przenośnika butelki	Delta	Tajwan
Konwerter częstotliwości przenośnika	Delta	Tajwan
Konwerter częstotliwości podajnika etykiet	Delta	Tajwan
Zmiana źródła zasilania	Schneider	Francja
Kontaktor prądu przemiennego	Schneider	Francja
Wyłącznik	Schneider	Francja
Środkowy przekaźnik*13	Schneider	Francja

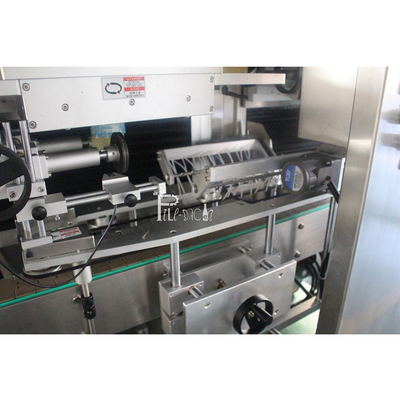

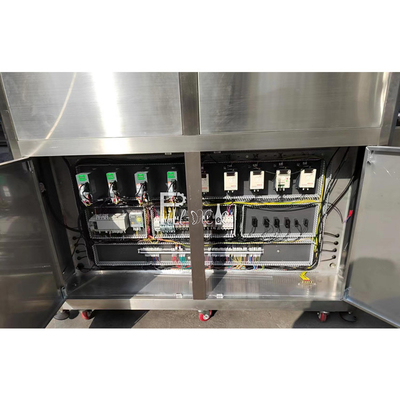

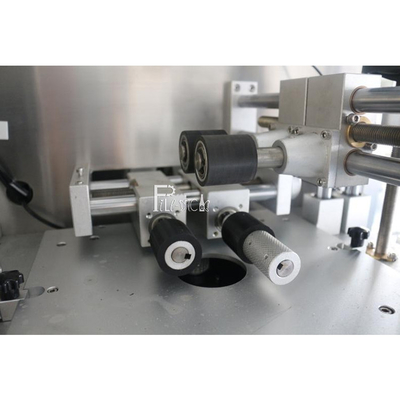

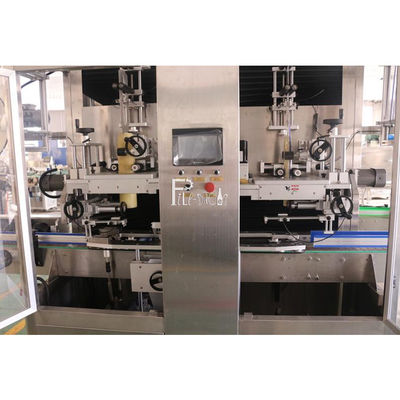

Szczegółowe obrazy



Maszyna pomocnicza



Węglowodór cieplny

Wyposażenie jest wyposażone w sterownik pary do odpływu pary. Pozostała para jest wyprowadzana do zakładu przez silnik wiatrowy.Efekt kurczenia jest doskonały i nie zaszkodzi etykietce.

Parametry:

Moc: 3PH,380V, 50HZ 0,25kw

Rozmiar: 1500*700*2000mm ((SB-1500)

Ciśnienie: 0,4-0,7Mpa



Generator pary

Wzornictwo w stylu szafy, sprawia, że maszyna jest mała i kompaktowa w strukturze, jest to idealny wybór do oszczędzania miejsca.Separator parowo-wodny wewnętrznie ustawiony, to uniknie problemu, który pary z dużą ilością wody, poprawić jakość pary.automatyczne sterowanie piecem, wystarczy podłączyć wodę i prąd, a następnie naciśnij przycisk Start, cały system będzie działał sam.ochrona ciśnienia w celu uniknięcia wybuchu. Ponadto maszyna jest ustawiona z nisko wodooszczelnym, gdy nie ma zasilania wodnym, piec przestanie działać.Prąd zostanie wyłączony w razie nagłej potrzeby.Elektryczność jest czystsza niż węgiel.
