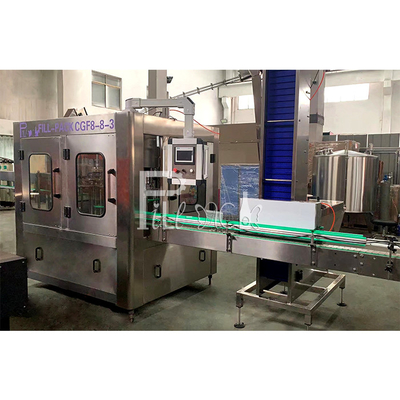

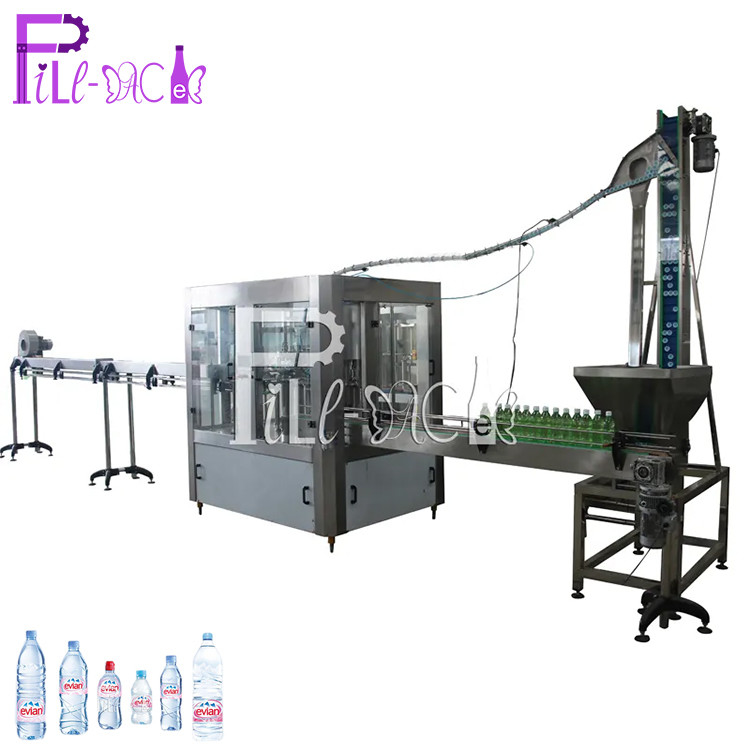

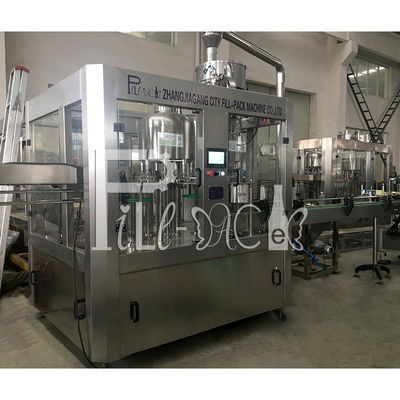

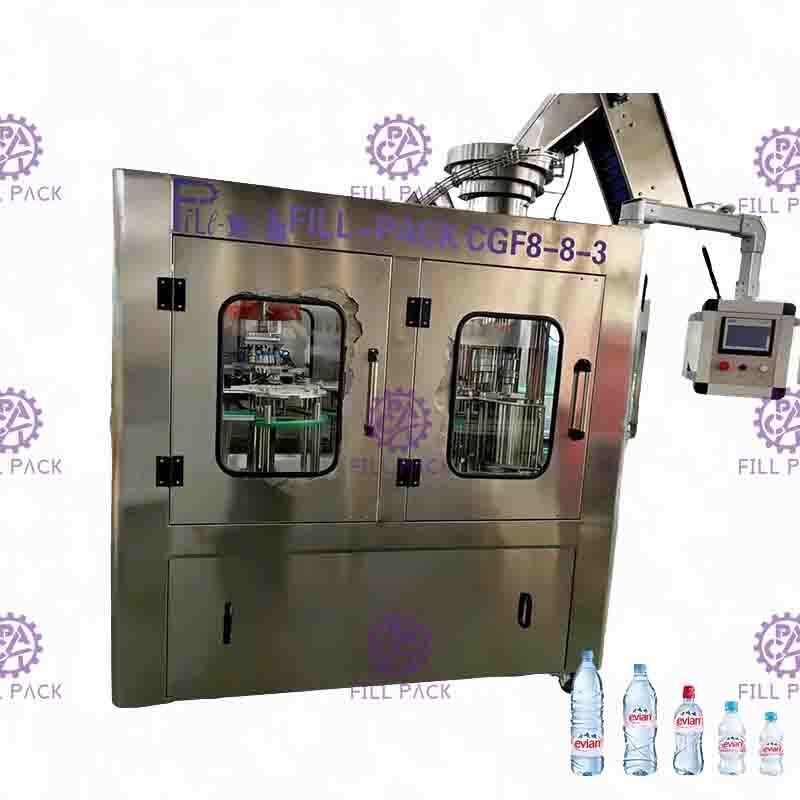

Automatyczna maszyna do butelkowania wody 3 w 1 / monoblok aspetic CGF8-8-3 PET do czystej wody
Szczegóły Produktu:
Miejsce pochodzenia: | Zhangjiagang, CHINY |
Nazwa handlowa: | FILL-PACK |
Orzecznictwo: | CE/ISO9001 |
Numer modelu: | CGF 8-8-3 |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | USD11500.00 |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 20-25 dni roboczych |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 15 zestawów miesięcznie |
Szczegóły informacji |
|||
Dokładność: | <+1MM | Zużycie powietrza: | 0,3m³/min |
---|---|---|---|
Ciśnienie powietrza: | 0,4 MPa | Pojemność: | 2000-3000 butelek / godzinę |
Wymiar: | 1800*1500*2300MM | Zakres napełniania: | 200-2000 ml |
Materiał: | SUS304 | opakowanie: | Drewniana skrzynka |
Moc: | 4kw | Typ: | Automatyczny |
Napięcie: | 380V | Waga: | 1500kg |
Gwarancja: | 12 miesięcy |
opis produktu
Opis produktów

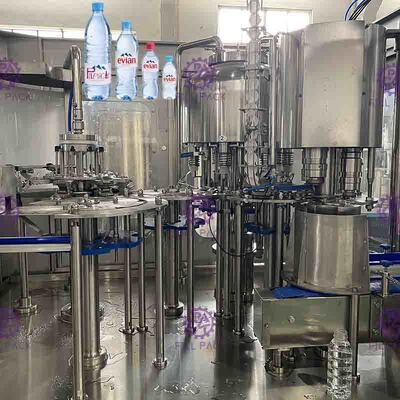

1.1 Maszyna myjąco-napełniająco-zakręcająca 3 w 1
Urządzenie służy do produkcji napojów niegazowanych w postaci gorącego soku lub zimnej wody pakowanej
butelki poliestrowe.Mycie, napełnianie i zamykanie są zintegrowane w jednej maszynie.
W projekcie zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec.Stosowane jest grawitacyjnie utrwalone płynne wypełnienie powierzchniowe.
Napełnianie jest szybkie, ilość płynu jest dokładnie kontrolowana i unika się upuszczania i wycieku.
W procesie mycia butelek wykorzystywane są zaciski sprężynowe.Puste butelki można obracać o 180° wzdłuż szyny transportowej.Istnieją dwa czasy mycia wewnętrznego i zewnętrznego, wydajność mycia butelek jest wysoka.
Napełnianie jest szybkie, ilość płynu jest dokładnie kontrolowana i unika się upuszczania i wycieku.
W procesie mycia butelek wykorzystywane są zaciski sprężynowe.Puste butelki można obracać o 180° wzdłuż szyny transportowej.Istnieją dwa czasy mycia wewnętrznego i zewnętrznego, wydajność mycia butelek jest wysoka.

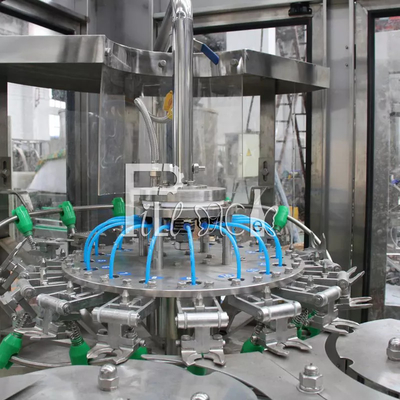

Część do płukania
*Z wyjątkiem dolnej ramy, części przekładni i niektórych części, które muszą być wykonane ze specjalnych materiałów.Pozostałe części zamienne wykonane są ze stali nierdzewnej
* Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne
* Chwytak jest wykonany ze stali nierdzewnej, pozycja, w której trzyma się wąskie gardło, jest również wykonana ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest bardzo higieniczna, trwała i nie ma części szybko zużywających się, części śrubowe wąskiego gardła mogą uniknąć zabrudzenie gumowym chwytakiem.
* Chwytak wyposażony w wysokowydajną dyszę natryskową, może rozwinąć się do dowolnej pozycji w ścianie butelki i może zaoszczędzić płukanie. Nad dyszą natryskową znajduje się osłona, która może zapobiec rozlewaniu wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.
* Czas płukania może być gwarantowany przez 4
* Dostosowując wysokość części obrotowych, aby dostosować się do różnych wysokości butelek
* Motywacja wywodzi się z napędzanego systemu w ramach mijanych ram
* Dopływ wody płuczącej jest sterowany elektrozaworem
* Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne
* Chwytak jest wykonany ze stali nierdzewnej, pozycja, w której trzyma się wąskie gardło, jest również wykonana ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest bardzo higieniczna, trwała i nie ma części szybko zużywających się, części śrubowe wąskiego gardła mogą uniknąć zabrudzenie gumowym chwytakiem.
* Chwytak wyposażony w wysokowydajną dyszę natryskową, może rozwinąć się do dowolnej pozycji w ścianie butelki i może zaoszczędzić płukanie. Nad dyszą natryskową znajduje się osłona, która może zapobiec rozlewaniu wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.
* Czas płukania może być gwarantowany przez 4
* Dostosowując wysokość części obrotowych, aby dostosować się do różnych wysokości butelek
* Motywacja wywodzi się z napędzanego systemu w ramach mijanych ram
* Dopływ wody płuczącej jest sterowany elektrozaworem

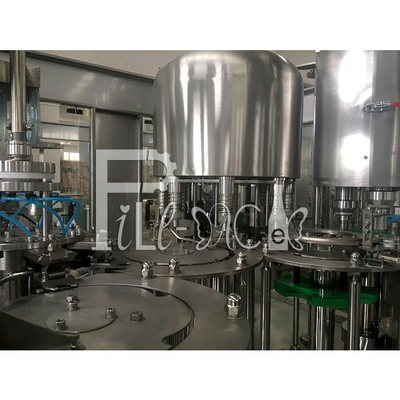

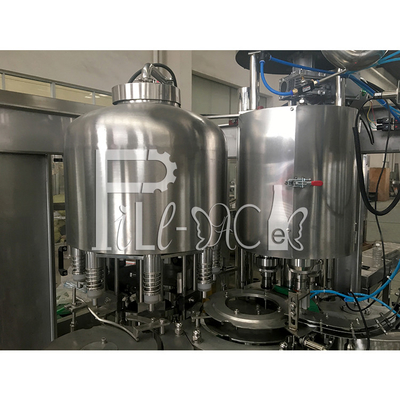

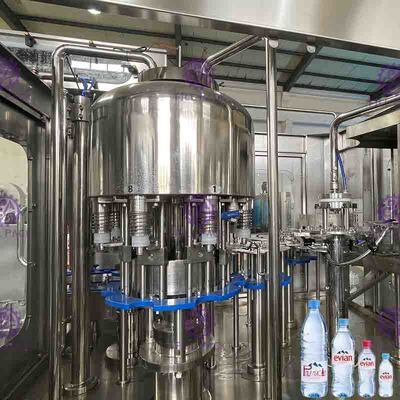

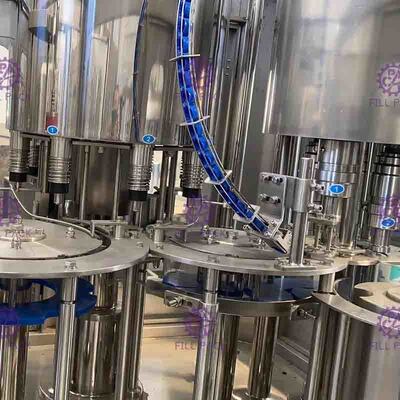

Część wypełniająca
1) Przyjęte w Niemczech antykorozyjne łożysko nieobsługujące, które może zmniejszyć zanieczyszczenie środowiska.
2) Płyta obrotowa wykonana jest z SUS AISI304, dużego płaskiego łożyska zębatego.
3) Wprowadzono mechaniczny zawór ciśnieniowy o zaawansowanej konstrukcji zagranicznej z dużą prędkością napełniania, bez higienicznej kieszeni narożnej, kilkoma częściami uszczelniającymi i precyzyjną kontrolą poziomu cieczy.Cały zawór wykonany jest ze stali nierdzewnej 304.
4) System napełniania ma system cyrkulacji CIP do mycia rurociągu i fałszywego kubka używanego do czyszczenia zaworu napełniającego.Ten system
może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.
5) Ten system napełniania ma automatyczny system kontroli temperatury.
6) Zawór napełniający otwiera się i rozpoczyna napełnianie, gdy przesuwa się w dół i dotyka wąskiego gardła, zawór napełniający przesuwa się w górę i wychodzi
wąskie gardło, gdy zakończy napełnianie.
7) Dopływ cieczy przyjmuje automatyczny magnetyczny przełącznik poziomu cieczy z zaworem pneumatycznym do automatycznego sterowania zbiornikiem cieczy.
8) Motywacja wypełniacza pochodzi z układu napędzanego w ramie i przekazywana przez przekładnię
2) Płyta obrotowa wykonana jest z SUS AISI304, dużego płaskiego łożyska zębatego.
3) Wprowadzono mechaniczny zawór ciśnieniowy o zaawansowanej konstrukcji zagranicznej z dużą prędkością napełniania, bez higienicznej kieszeni narożnej, kilkoma częściami uszczelniającymi i precyzyjną kontrolą poziomu cieczy.Cały zawór wykonany jest ze stali nierdzewnej 304.
4) System napełniania ma system cyrkulacji CIP do mycia rurociągu i fałszywego kubka używanego do czyszczenia zaworu napełniającego.Ten system
może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.
5) Ten system napełniania ma automatyczny system kontroli temperatury.
6) Zawór napełniający otwiera się i rozpoczyna napełnianie, gdy przesuwa się w dół i dotyka wąskiego gardła, zawór napełniający przesuwa się w górę i wychodzi
wąskie gardło, gdy zakończy napełnianie.
7) Dopływ cieczy przyjmuje automatyczny magnetyczny przełącznik poziomu cieczy z zaworem pneumatycznym do automatycznego sterowania zbiornikiem cieczy.
8) Motywacja wypełniacza pochodzi z układu napędzanego w ramie i przekazywana przez przekładnię
Część zakrywająca
Ta jednostka ma najwyższy stopień dokładności maszyny 3 w 1, ważne jest, aby maszyna działała stabilnie i jakość produktu.Charakterystyka zakrętki w następujący sposób:
1) Zakręcanie głowicy zamykającej (główne części, które mogą zapewnić jakość zamykania), ekspert poprawia konstrukcję stali magnetycznej, to ulepszenie może lepiej zmniejszyć wadliwą szybkość zamykania i tradycyjny charakter łatwego ustawiania i regulacji momentu obrotowego wkręcania zakrywająca głowę.
2) Zakręcająca głowica zamykająca ma konstrukcję dwufunkcyjną;nadaje się do kaszkietu i czapki sportowej.
3) W prowadnicy opadającej nasadki osadzone jest urządzenie, które może wyjąć nakrętkę zwrotną i uniemożliwić jej przejście.Przechodzący
przez system ładowania czapek.
4) Grupa przełączników fotoelektrycznych osadzona jest na prowadnicy opadającej kołpaka.Maszyna zatrzyma się, gdy na prowadnicy nie będzie zaślepki.
5) Przełącznik wykrywania wlotu butelki jest osadzony na zakrętce.
6) W połączeniu między prowadnicą opadającą nasadki a płytką nasadki znajduje się cylinder blokujący.Należy zdać sobie sprawę, że nie ma karmienia bez czapki.
8) Dostosowując wysokość części obrotowych w celu dostosowania do różnych wysokości butelek.
9) Motywacja zakręcarki wynika z układu napędzanego w ramie i przekazywana przez przekładnię.
1) Zakręcanie głowicy zamykającej (główne części, które mogą zapewnić jakość zamykania), ekspert poprawia konstrukcję stali magnetycznej, to ulepszenie może lepiej zmniejszyć wadliwą szybkość zamykania i tradycyjny charakter łatwego ustawiania i regulacji momentu obrotowego wkręcania zakrywająca głowę.
2) Zakręcająca głowica zamykająca ma konstrukcję dwufunkcyjną;nadaje się do kaszkietu i czapki sportowej.
3) W prowadnicy opadającej nasadki osadzone jest urządzenie, które może wyjąć nakrętkę zwrotną i uniemożliwić jej przejście.Przechodzący
przez system ładowania czapek.
4) Grupa przełączników fotoelektrycznych osadzona jest na prowadnicy opadającej kołpaka.Maszyna zatrzyma się, gdy na prowadnicy nie będzie zaślepki.
5) Przełącznik wykrywania wlotu butelki jest osadzony na zakrętce.
6) W połączeniu między prowadnicą opadającą nasadki a płytką nasadki znajduje się cylinder blokujący.Należy zdać sobie sprawę, że nie ma karmienia bez czapki.
8) Dostosowując wysokość części obrotowych w celu dostosowania do różnych wysokości butelek.
9) Motywacja zakręcarki wynika z układu napędzanego w ramie i przekazywana przez przekładnię.
10) Główne części zakrętki są przetwarzane przez centrum przetwarzania cyfrowego sterowania
Parametry
Model
|
CGF 8-8-3
|
Pojemność (szer./wys.) (500 ml)
|
2000-3000
|
Rozmiar butelki
|
Szyja: φ20-50 mm; Wysokość: 150-320 mm
|
Ciśnienie wody
|
0,18-0,25 MPa
|
Zużycie wody (kg/godz.)
|
1000
|
Stacja mycia
|
2
|
Stacja ociekowa
|
2
|
Precyzja napełniania
|
<+1MM
|
Ciśnienie powietrza
|
0,4 MPa
|
Zużycie powietrza (m³/min)
|
0,3
|
Moc (kW)
|
4
|
Waga (kg)
|
1500
|
Wymiar (dł. * szer. * wys.) (mm)
|
1800*1500* 2300
|
Moc elektryczna:
Głównym silnikiem
|
1,5 kW
|
Dmuchawa przenośnika powietrza
|
1,1 kW
|
Pompa płucząca
|
0,37 kW
|
Pompa napełniająca
|
0,55 kW
|
Silnik sortujący czapki
|
0,22 kW
|
Silnik przenośnika taśmowego
|
0,37 kW
|
CAŁKOWITY
|
4,11 kW
|
Transduktor
|
Mitsubishi
|
2,2 tys
|
Ekran dotykowy
|
Easyview — Tajwan
|
MT6070
|
PLC
|
Mitsubishi
|
FXIS-20MR
|
Stabilizowane napięcie zasilania
|
MingWei-TaiWan
|
S-35-24
|
Stycznik
|
Schindera
|
CJX2-0910
|
Przełącznik podejścia
|
Autonika
|
PR18-8DN
|
Przełącznik powietrza
|
Schindera
|
3P-D20
|
|
|
IP-C
|
