Plastikowa butelka z czystą wodą

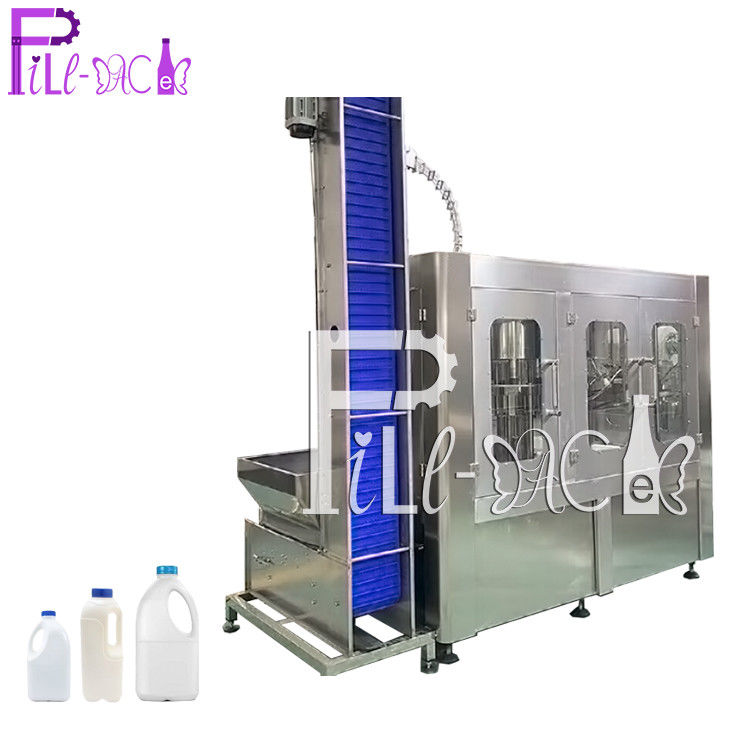

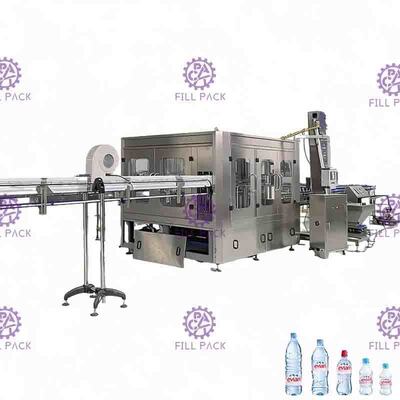

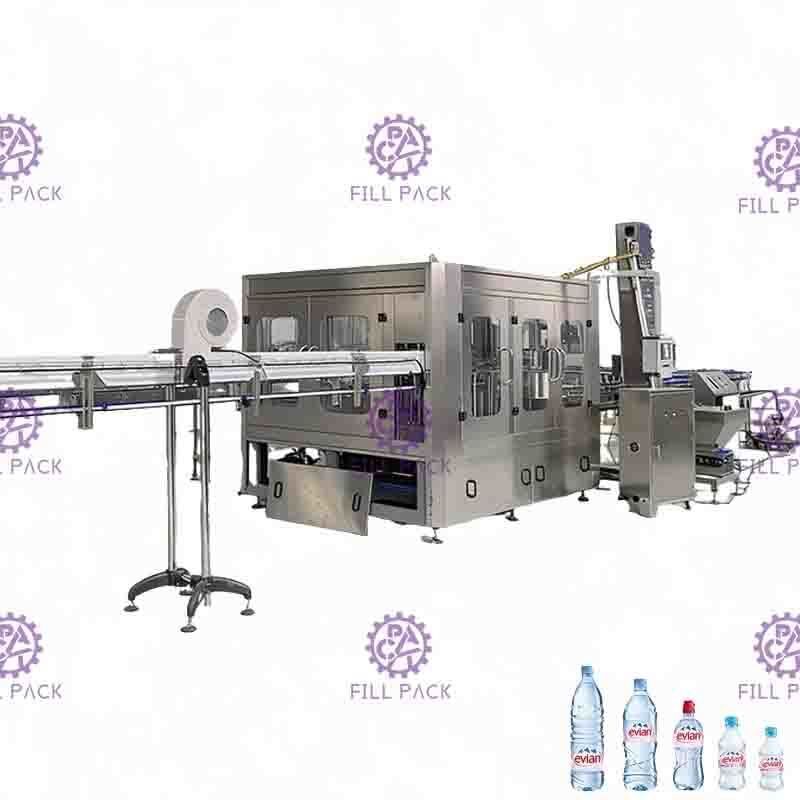

1. Maszyna do płukania, napełniania i zakręcania PET 3 w 1 jest używana w produkcji napojów bezgazowanych, wody mineralnej i czystej wody pakowanych w butelki poliestrowe. Mycie, napełnianie i zakręcanie są zintegrowane w jednej maszynie.

2. W konstrukcji zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec. Zastosowano napełnianie grawitacyjne o stałej powierzchni cieczy. Napełnianie jest szybkie, ilość płynu jest precyzyjnie kontrolowana, a kapanie i wycieki są unikane.

Model	CGF24-24-8
Wydajność (B/H)	8000-12000 (500ml)
Rozmiar butelki	Szyjka: φ50-100mm: Wysokość: 150-320mm
Ciśnienie wody	0.18-0.25Mpa
Zużycie wody (kg/h)	1000
Stacja myjąca	18
Stacja załadunku-spuszczania-rozładunku	2-2-2
Precyzja napełniania	＜+1MM
Ciśnienie powietrza	0.5Mpa
Zużycie powietrza	0.3m3/min
Moc (kW)	4
Waga (kg)	5000
Wymiary (dł.*szer.*wys.)	2750*2100*2400 mm



Szczegółowe obrazy

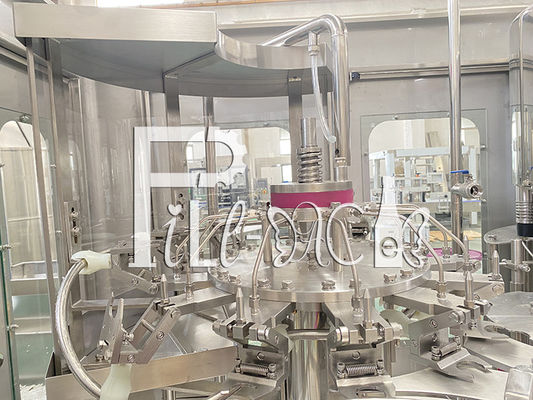

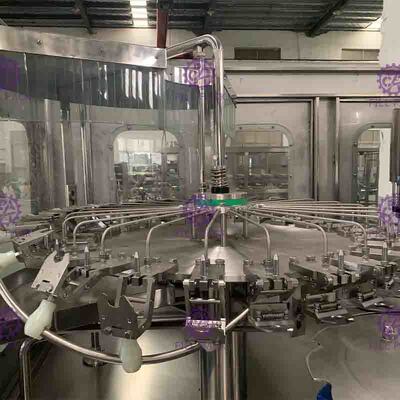

Część płucząca

1) Z wyjątkiem dolnej ramy, części napędowe i niektóre części, które muszą być wykonane ze specjalnych materiałów. Inne części zamienne są wykonane ze stali nierdzewnej 304.



2) Łożysko rolkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.



3) Chwytak wykonany jest ze stali nierdzewnej, miejsce trzymania szyjki butelki również wykonane jest ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest znacznie bardziej higieniczny, trwały i nie posiada szybko zużywających się części, części śrubowe szyjki butelki mogą uniknąć zanieczyszczenia przez gumowy chwytak.



4) Chwytak wyposażony w wysokowydajną dyszę natryskową, która może dotrzeć do każdej pozycji wewnętrznej ściany butelki i oszczędzać wodę do płukania. Nad dyszą natryskową znajduje się osłona, która zapobiega rozpryskiwaniu wody; pod dyszami znajdują się regulacyjne rowki recyklingowe i rury recyklingowe.



5) Czas płukania jest gwarantowany na 4 sekundy.



6) Poprzez regulację wysokości części obrotowych, aby dostosować się do różnej wysokości butelki.



7) Napęd pochodzi z systemu napędowego w ramie, przekazywany przez przekładnię.



8) Dostarczanie wody do płukania jest sterowane przez zawór elektromagnetyczny.

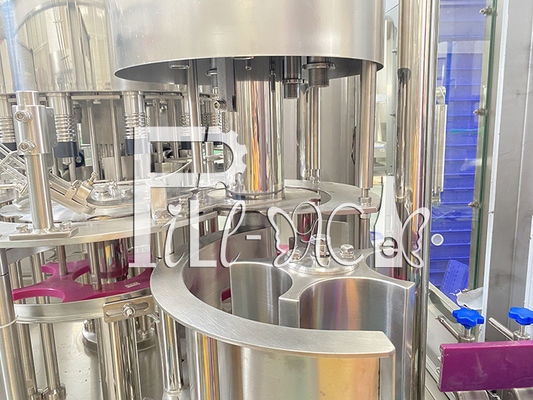

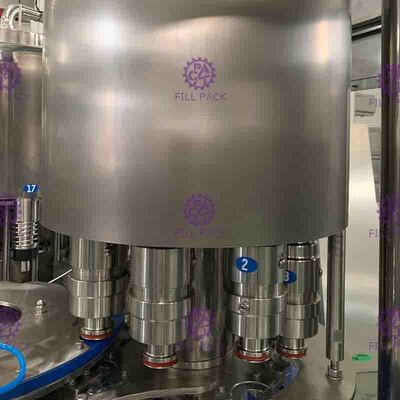

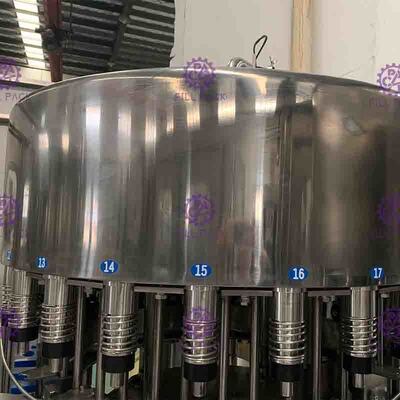

Część napełniająca

1) Przyjęto niemieckie łożysko antykorozyjne bezobsługowe, które może zmniejszyć zanieczyszczenie środowiska przez napełnianie.

2) Płyta obrotowa wykonana jest ze stali nierdzewnej SUS AISI304, duże łożysko z płaskimi zębami.

3) Zawór mechaniczny ciśnieniowy wykorzystuje zaawansowaną zagraniczną konstrukcję z szybką prędkością napełniania, bez kieszeni z narożnikami higienicznymi, niewielką liczbą części uszczelniających i precyzyjną kontrolą poziomu cieczy. Cały zawór wykonany jest ze stali nierdzewnej 304.

4) System napełniania posiada system cyrkulacji CIP do mycia rurociągu i fałszywego kubka używanego do czyszczenia zaworu napełniającego. System ten może skutecznie czyścić rurę cieczową, zbiornik cieczowy i zawór napełniający itp.

5) Ten system napełniania posiada automatyczny system kontroli temperatury.

6) Zawór napełniający otwiera się i rozpoczyna napełnianie, gdy opada i dotyka szyjki butelki, zawór napełniający podnosi się i opuszcza szyjkę butelki po zakończeniu napełniania.

7) Dostarczanie cieczy odbywa się za pomocą automatycznego pneumatycznego zaworu z magnetycznym przełącznikiem poziomu cieczy do automatycznego sterowania zbiornikiem cieczowym.

8) Napęd napełniacza pochodzi z systemu napędowego w ramie i jest przekazywany przez przekładnię.



Część zakręcająca

1) System pozycjonowania i zakręcania, elektromagnetyczne głowice zakręcające, z funkcją rozładowania obciążenia, zapewniają minimalne zderzenia butelek podczas zakręcania.


2) W zakrętarce śrubowej zamontowany jest wyłącznik wykrywania wejścia butelki.

3) Brak butelki, brak zakręcania.

4) Automatyczne zatrzymanie w przypadku braku butelki.

5) Napęd zakręcarki śrubowej pochodzi z systemu napędowego w ramie i jest przekazywany przez przekładnię.
