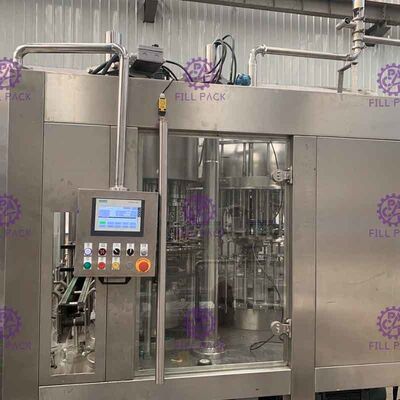

3 w 1 Monoblokowa maszyna do napełniania napojów gazowanych Plastikowa butelka z zakrętką
Szczegóły Produktu:
Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | FILLPACK |
Orzecznictwo: | CE/ISO9001 |
Numer modelu: | DCGF12-12-4/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12/DCGF50-50-15/DCGF60-60-15 |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 19000USD |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 25 dni roboczych po wpłacie |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 20 zestawów na miesiąc |
Szczegóły informacji |
|||
Pojemność maszyny: | 3000-18000BPH | Rodzaj butelki: | plastikowa butelka |
---|---|---|---|
Materiał wypełniający: | Gazowany napój bezalkoholowy | Napełnianie głowy: | 12/18/24/32/40/50/60 |
Zakrywanie głowy: | 4/6/8/10/12/15 | Temperatura napełniania: | ≤4 ℃ |
Ciśnienie sprężonego powietrza: | 0,7 MPa | Wymiar: | 2800*2150*2200mm |
Napięcie: | 380V/220V 50Hz | Waga: | 4500 kg |
High Light: | Monoblokowa maszyna do napełniania napojów gazowanych,maszyna do napełniania napojów gazowanych 3000BPH,maszyna do napełniania napojów gazowanych 0 |
opis produktu
3 w 1 Monoblokowa plastikowa butelka Napełniarka do napojów gazowanych Napełniarka z zakrętką do napoju bezalkoholowego z wodą sodową
>>>Przegląd linii produkcyjnej:
Sprzęt służy do produkcji napojów gazowanych.Płukanie, napełnianie i zamykanie są zintegrowane w jednej maszynie. Przy projektowaniu zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec.W procesie mycia butelek stosowane są skurcze sprężynowe.Puste butelki można obrócić o 180~ wzdłuż szyny transportowej.Istnieją dwa razy mycie wewnętrzne i zewnętrzne, wydajność mycia butelek jest wysoka. Stosowane jest stałe wypełnienie powierzchni płynem.Napełnianie jest szybkie, ilość cieczy jest dokładnie kontrolowana i unika się upuszczania i wycieku. Urządzenie do otwierania zaworów: urządzenie składa się z cylindra powietrza, elektromagnetycznego zaworu cofania i elementu wykrywającego sygnał.Gdy jest butelka, butelka zostanie wykryta za pomocą sygnału przełącznika zbliżeniowego, w tym samym czasie, wykonaj działanie elektromagnetycznego zaworu cofania, otwarty cylinder zaworu zostanie uruchomiony, spraw, aby zawór napełniający otworzył nadmuchiwane napełnianie;gdy nie ma butelki, utrata mocy elektromagnetycznego zaworu zwrotnego, pręt zaworu zbiornika cieczy schowany, powoduje, że zawór napełniający nie otwiera się, unika się ucieczki CO2 do zbiornika. Urządzenie zamykające zawór i urządzenie zamykające zawór krzywkowy wydechu jest wymuszone po napełnieniu, sterowanie drążek zaworu do pozycji zamkniętej, zamknij zawór wtrysku powietrza i zawór cieczy w tym samym czasie, a następnie przez krzywkę wydechową popchnij drążek zaworu wydechowego, CO2 w butelce, zapobiegaj pęcherzykowi butelki z zaworu, zaworu wydechowego pręt równomiernie naciskaj około 3 mm pozycji. Dźwignia cieczy jest łatwa do kontrolowania.Cała konstrukcja wykonana z SUS304, wewnątrz zaworu napełniającego nie ma martwego rogu. Moment magnetyczny służy do zamykania śrub.Siłę zamykania śrub można regulować bez stopni.Moc zakrętki może być również ustalona, a czapki nie zostaną uszkodzone, zaślepka jest niezawodna. Cała maszyna jest sterowana przez PLC z ekranem dotykowym jako interfejsem człowiek-maszyna.Ilość napojów w zbiorniku magazynowym może być kontrolowana automatycznie.Napełnianie i zamykanie zostaną automatycznie zatrzymane, gdy nie będzie butelki.Gdy butelki są źle zaciśnięte lub gdy nie ma nakrętek, maszyna może zostać zatrzymana automatycznie. Technologia zmiany częstotliwości służy do regulacji prędkości pracy bez snu.Zdolność produkcyjną można wyświetlać cyfrowo i wygodnie regulować.

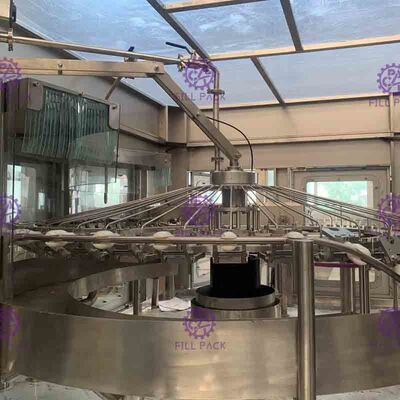

Część do płukania
1) Z wyjątkiem ramy puchu, części transmisyjnych i niektórych części, które muszą być wykonane ze specjalnych materiałów.Pozostałe części zamienne wykonane są ze stali nierdzewnej 304.
2) Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.
3) Chwytak wykonany jest ze stali nierdzewnej, pozycja, w której trzymane jest wąskie gardło, jest również wykonana ze stali nierdzewnej, w porównaniu z tradycyjnym gumowym chwytakiem, jest bardzo higieniczna, trwała i nie ma szybko zużywających się części, części śrubowe wąskiego gardła może uniknąć zanieczyszczenia przez gumowy chwytak.
4) Chwytak wyposażony w wysokowydajną dyszę natryskową, może rozwinąć się do dowolnej pozycji w ścianie butelki i może zaoszczędzić wodę do płukania.Nad dyszą natryskową znajduje się pokrywa, która może zapobiegać rozlewaniu się wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.5) Czas płukania może być gwarantowany przez 4 sekundy.
6) Regulując wysokość części obrotowych, aby dostosować się do różnej wysokości butelki.
7) Motywacja wywodzi się z napędzanego systemu w ramach przekazywanych przez sprzęt.
8) Dopływ wody do płukania jest kontrolowany przez zawór elektromagnetyczny.

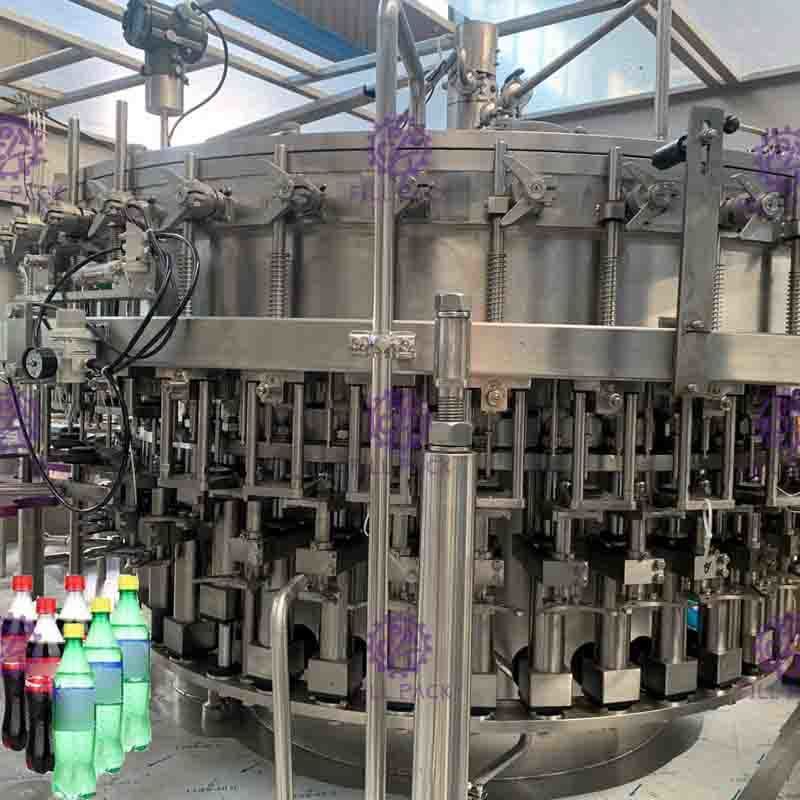

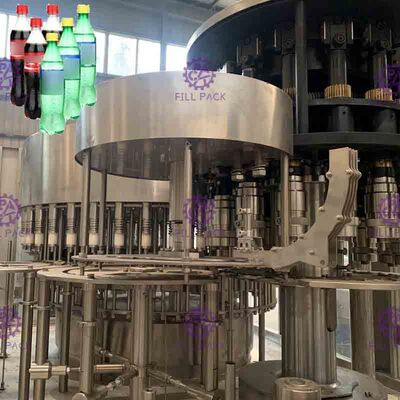

Część wypełniająca
1. Zawór napełniający wykorzystuje zawór maszynowy isobar, wysoka prędkość i duży przepływ, zawór napełniający o wysokiej dokładności, szybka prędkość napełniania, poziom cieczy jest stabilny.
2. Główny napęd przyjmuje niezależną przekładnię zębatą, wysoką wydajność, mały poziom hałasu, długą żywotność, bezobsługowy, przetwornik może sterować główną prędkością silnika, maszyna przyjmuje zmienną prędkość zmiennej częstotliwości, cały obszar operacyjny, podstawa silnika to stal nierdzewna zawierająca węgiel stal.
3. System butelek przewodnika, prosta struktura, zgodnie ze stylem butelki, może się zmienić.
4. Bez butelki, bez napełniania.
5. Cała maszyna może być sterowana automatycznie przez PLC.
6. Poziom cieczy sięga końca rury napełniającej, gdy obwód powietrza jest odcięty, a ciecz zatrzymuje przepływ, a zmiana długości rury napełniającej może zmienić wysokość dźwigni napełniającej.
7. Wysokość poziomu można regulować, kupić od Nanjing, najlepszego zaworu w Chinach.
8. Ważnymi częściami i elementami elektrycznymi maszyny jest marka importowa.
9. Pręt zaworu wydechowego jest popychany przez krzywkę wydechową, aby stopniowo wypuszczać pozostałe sprężone powietrze z górnej części butelki do atmosfery, aby zapewnić brak pienienia podczas wyjmowania butelki z zaworu napełniania.
10. System napełniania może łączyć system cyrkulacji CIP w celu mycia rurociągu. Ten system może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.
Część zamykająca
Ta jednostka to najwyższy stopień dokładności maszyny 3 w 1, ważne jest, aby maszyna pracowała stabilnie i jakość produktu.Charakterystyka zakręcarki w następujący sposób:
1) Zakręcanie głowicy zamykającej (główne części, które mogą zapewnić jakość zamykania), ekspert ulepsza konstrukcję stali magnetycznej, to ulepszenie może lepiej zmniejszyć wadliwą szybkość zamykania i tradycyjny charakter łatwego ustawienia i regulacji momentu obrotowego wkręcania czapka głowy.
2) Zakręcana głowica zamykająca jest konstrukcją dwufunkcyjną;nadaje się do kaszkietu i czapki sportowej.
3) Urządzenie, które może wyjąć nasadkę wsteczną i zapobiec jej przejściu, jest osadzone w prowadnicy opadania nasadki.Przejście przez system ładowania czapek.
4) Grupa przełączników fotoelektrycznych jest osadzona na prowadnicy opadającej nasadki.Maszyna zatrzyma się, gdy na prowadnicy nie będzie nasadki.
5) Przełącznik wykrywania wlotu butelki jest osadzony na zakręcanej zatyczce.
6) W połączeniu między prowadnicą opadania nasadki a płytką nasadki znajduje się cylinder blokujący nasadkę.Zdaje sobie sprawę, że bez karmienia nie ma czapki.
7) Regulując wysokość części obrotowych, aby dostosować się do różnej wysokości butelki.
8) Motywacja zakręcania zakręcarki pochodzi z systemu napędzanego w ramie i jest przekazywana przez przekładnię.
9) Główne części zakręcarki są przetwarzane przez cyfrowe centrum przetwarzania.
Parametry
Model:
|
DCGF12-12-4
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
Pojemność
|
0-3000 BPH
|
0-5000 BPH
|
0-7000 BPH
|
0-9000BPH
|
Obowiązująca butelka:
|
Butelka PET Nakrętka PET
|
|||
Obowiązująca zawartość wypełnienia:
|
gazowany napój/woda gazowa
|
|||
Obowiązujący zakres napełniania:
|
200-1500ml
|
|||
Moc silnika głównego:
|
5KW
|
5,5 kW
|
6,5 kW
|
8KW
|
Zużycie powietrza:
|
160KG
|
200 kg
|
300 kg
|
500 kg
|
Ciśnienie płukania:
|
0,2 MPa
|
|||
Temperatura napełniania:
|
≤4 ℃
|
|||
Dokładność napełniania:
|
≤+2mm
|
|||
Ciśnienie napełniania:
|
0,28Mpa
|
|||
Ciśnienie sprężonego powietrza:
|
0,7Mpa
|
|||
Materiał:
|
Korpus-SUS304
|
|||
Wymiar:
|
2200*1600*2200mm
|
2400*1900*2200mm
|
2800*2150*2200mm
|
3700*2800*2200mm
|
Waga:
|
3000 kg
|
3800 kg
|
4500 kg
|
5500 KG
|
Model:
|
DCGF40-40-12
|
DCGF50-50-15
|
DCGF60-60-15
|
Pojemność
|
0-12000 BPH
|
0-15000BPH
|
0-18000BPH
|
Obowiązująca butelka:
|
Butelka PET, nasadka PET
|
||
Obowiązująca zawartość wypełnienia:
|
gazowany napój/woda gazowa
|
||
Obowiązujący zakres napełniania:
|
200-1500ml
|
||
Moc silnika głównego:
|
10KW
|
12,5 kW
|
15KW
|
Zużycie powietrza:
|
600 kg
|
900 kg
|
1200 kg
|
Ciśnienie płukania:
|
0,2 MPa
|
||
Temperatura napełniania:
|
≤4 ℃
|
||
Dokładność napełniania:
|
≤+2mm
|
||
Ciśnienie napełniania:
|
0,28Mpa
|
||
Ciśnienie sprężonego powietrza:
|
0,7Mpa
|
||
Materiał:
|
Korpus-SUS304
|
||
Wymiar:
|
4200*2850*2200mm
|
5400*4100*2200mm
|
5800*5300*2200mm
|
Waga:
|
6100 KG
|
7000 kg
|
8500 kg
|
Zastosowanie:
Chcesz dowiedzieć się więcej o tym produkcie
