Maszyna do napełniania napojów gazowanych 3 w 1 Butelka szklana monoblok z aluminiową nasadką
Szczegóły Produktu:
Miejsce pochodzenia: | Zhangjiagang, Chiny |
Nazwa handlowa: | FILLPACK |
Orzecznictwo: | CE/ISO9001 |
Numer modelu: | DCGF12-12-6/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12 |
Zapłata:
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | 23500USD-70500USD |
Szczegóły pakowania: | Drewniana skrzynka |
Czas dostawy: | 25 dni roboczych po wpłacie |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 20 zestawów na miesiąc |
Szczegóły informacji |
|||
Wydajność maszyn: | 3000-12000BPH | Mycie głowy: | 18.12.24.32.40 |
---|---|---|---|
Głowica do napełniania: | 18.12.24.32.40 | Zakrywanie głowy: | 6/8/10/12 |
Materiał wypełniający: | Piwo, Woda gazowana, Napoje gazowane | Obowiązująca czapka: | Czapka aluminiowa |
Temperatura napełniania: | ≤4℃ | Wymiar (dł. * szer. * wys.): | 2800*2150*2200mm |
Ciśnienie sprężonego powietrza: | 0,28 MPa | Waga: | 4500 kg |
High Light: | Monoblokowa maszyna do napełniania napojów gazowanych,maszyna do napełniania napojów gazowanych 3 w 1,maszyna do napełniania napojów gazowanych 0 |
opis produktu
Szklana butelka 3 w 1 Monoblok Maszyna do napełniania napojów gazowanych z aluminiową nakrętką do napojów bezalkoholowych z wodą sodową
>>> Przegląd linii produkcyjnej:
Urządzenie służy do produkcji napojów gazowanych.Płukanie, napełnianie i zamykanie są zintegrowane w jednej maszynie. W konstrukcji zastosowano najbardziej zaawansowaną technologię z Japonii i Niemiec.W procesie mycia butelek wykorzystywane są zaciski sprężynowe.Puste butelki można obracać o 180° wzdłuż szyny transportowej.Istnieje dwukrotne mycie wewnętrzne i zewnętrzne, wydajność mycia butelek jest wysoka. Stosowane jest stałe płynne wypełnienie powierzchniowe.Napełnianie jest szybkie, ilość cieczy jest dokładnie kontrolowana, unika się upuszczania i wycieku. Urządzenie otwierające zawór: urządzenie składa się z cylindra powietrznego, elektromagnetycznego zaworu zwrotnego i elementu wykrywającego sygnał.Gdy jest butelka, butelka zostanie wykryta za pomocą sygnału przełącznika zbliżeniowego, w tym samym czasie, spowoduje działanie elektromagnetycznego zaworu zwrotnego, otwarty cylinder zaworu zostanie uruchomiony, spowoduje otwarcie zaworu napełniającego nadmuchiwane napełnianie;gdy nie ma butelki, utrata mocy elektromagnetycznego zaworu zwrotnego, pręt zaworu zbiornika cieczy cofnięty, powoduje, że zawór napełniający nie otwiera się, unikaj ucieczki CO2 w zbiorniku. Urządzenie zamykające zawór i urządzenie zamykające zawór krzywkowy wydechu jest wymuszone po napełnieniu, sterowanie drążek zaworu do pozycji zamkniętej, zamknij jednocześnie zawór wtrysku powietrza i zawór cieczy, a następnie przez krzywkę wydechową popchnij drążek zaworu wydechowego, CO2 w butelce, aby zapobiec pęcherzykowi butelki z zaworu, zawór wydechowy pręt równomiernie naciska pozycję około 3 mm. Dźwignia cieczy jest łatwa do kontrolowania.Cała konstrukcja wykonana z SUS304, wewnątrz zaworu napełniającego nie ma martwego kąta. Magnetyczny moment obrotowy służy do zakręcania.Siłę zakręcania można regulować bezstopniowo.Moc zakrętki można również naprawić, a zakrętki nie zostaną uszkodzone, zakrętka jest niezawodna. Cała maszyna jest kontrolowana przez PLC z ekranem dotykowym jako interfejsem człowiek-maszyna.Ilość napojów w zbiorniku może być kontrolowana automatycznie.Napełnianie i zamykanie zostanie zatrzymane automatycznie, gdy nie ma butelki.Gdy butelki są źle dociśnięte lub gdy nakrętki nie są dostępne, maszyna może zostać zatrzymana automatycznie. Technologia zmiany częstotliwości służy do bezsennej regulacji prędkości pracy.Zdolność produkcyjna może być wyświetlana cyfrowo i można ją wygodnie regulować.

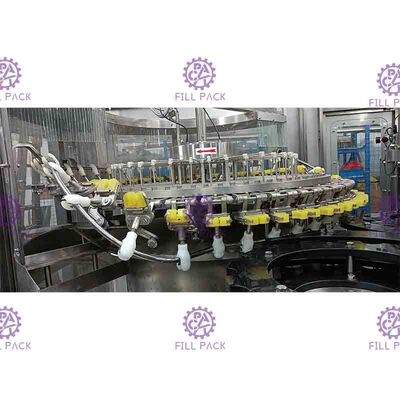

Część do płukania
1) Z wyjątkiem dolnej ramy, części przekładni i niektórych części, które muszą być wykonane ze specjalnych materiałów.Pozostałe części zamienne wykonane są ze stali nierdzewnej 304.
2) Łożysko wałeczkowe wykonane jest ze stali nierdzewnej, pierścień uszczelniający wykonany jest z materiału EPDM, a tworzywo sztuczne wykonane jest z UMPE.
3) Chwytak wykonany jest ze stali nierdzewnej, pozycja, w której trzyma się wąskie gardło, jest również wykonana ze stali nierdzewnej, w porównaniu z tradycyjnym chwytakiem gumowym, jest bardzo higieniczna, trwała i nie ma części szybko zużywających się, części śrubowe szyjki butelki można uniknąć zanieczyszczenia przez gumowy chwytak.
4) Chwytak wyposażony w wysokowydajną dyszę rozpylającą, może rozwinąć się do dowolnej pozycji w ścianie butelki i może oszczędzać wodę do płukania.Nad dyszą natryskową znajduje się osłona, która może zapobiec rozlewaniu wody;a pod dyszami znajdują się regulacyjne szczeliny do recyklingu i rury do recyklingu.5) Czas płukania można zagwarantować na 4 sekundy.
6) Regulując wysokość części obrotowych w celu dostosowania do różnych wysokości butelek.
7) Motywacja pochodzi z układu napędzanego w ramach przekazywanych przez biegi.
8) Dopływ wody do płukania jest kontrolowany przez zawór elektromagnetyczny.

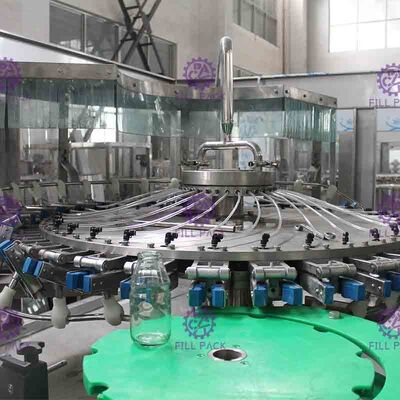

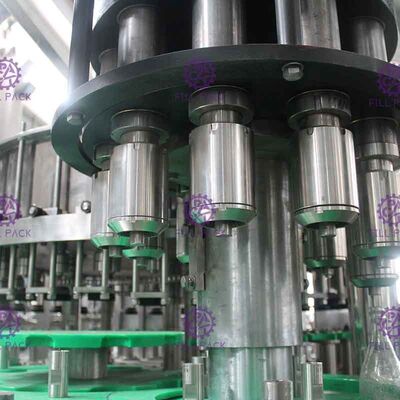

Część wypełniająca
1. Zawór napełniający wykorzystuje zawór maszyny izobarowej, dużą prędkość i duży przepływ, zawór napełniający o wysokiej dokładności, szybkość napełniania szybko, poziom cieczy jest stabilny.
2. Napęd główny przyjmuje niezależny napęd przekładni, wysoką wydajność, mały hałas, długą żywotność, bezobsługowość, przetwornik może kontrolować prędkość silnika głównego, maszyna przyjmuje zmienną prędkość o zmiennej częstotliwości, cały obszar operacyjny, podstawa silnika jest ze stali nierdzewnej zawiera węgiel stal.
3. System butelek prowadzących, prosta struktura, zgodnie ze stylem butelki, może się zmienić.
4. Bez butelki, bez wypełnienia.
5. Cała maszyna może być sterowana automatycznie przez PLC.
6. Poziom cieczy osiągnie koniec rury napełniającej, gdy obwód powietrza zostanie odcięty, a ciecz zatrzyma przepływ, a zmiana długości rury napełniającej może zmienić wysokość dźwigni napełniającej.
7. Wysokość poziomu można regulować, kupić od Nanjing, najlepszego zaworu w Chinach.
8. Ważne części i elementy elektryczne maszyny są marką importowaną.
9. Trzpień zaworu wylotowego jest popychany przez krzywkę wylotową w celu stopniowego wypuszczania pozostałego sprężonego powietrza z górnej części butelki do atmosfery, aby zapewnić brak pienienia po wyjęciu butelki z zaworu napełniającego.
10. System napełniania może łączyć system cyrkulacji CIP w celu mycia rurociągu. Ten system może skutecznie czyścić rurę cieczową, zbiornik cieczy i zawór napełniający itp.

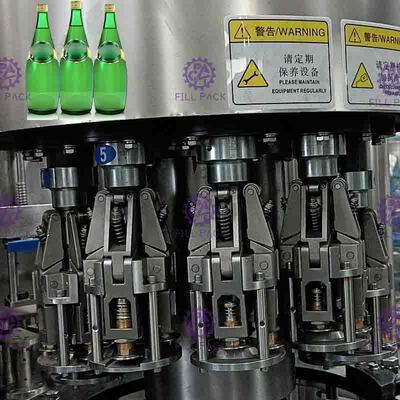

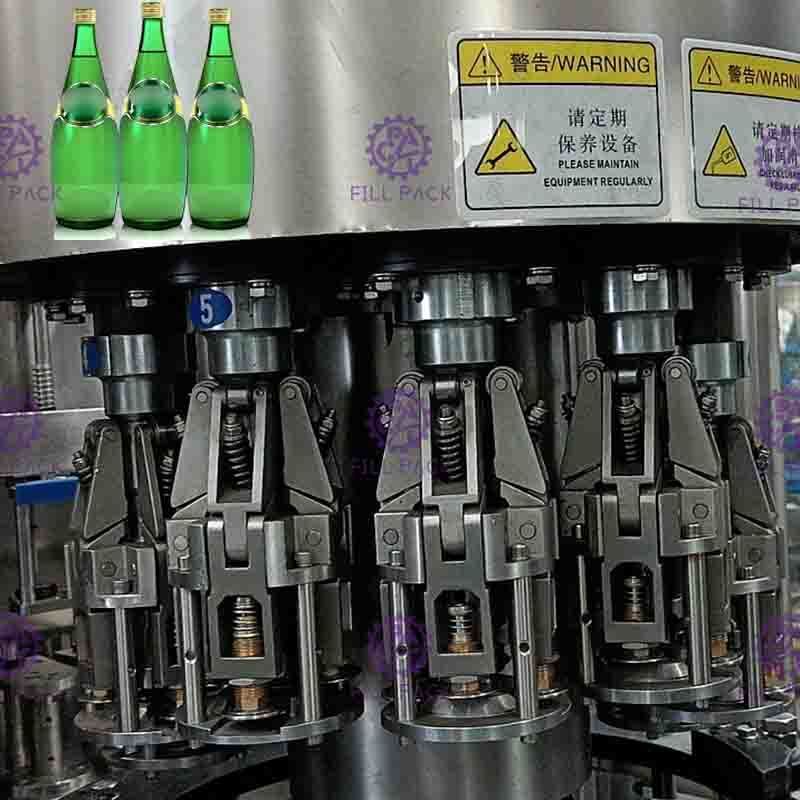

Część zakrywająca
To urządzenie ma najwyższy stopień dokładności maszyny 3 w 1, ważne jest, aby maszyna działała stabilnie i jakość produktu. Charakterystyka zakręcarki w następujący sposób:
1) Automatyczne ładowanie nakrętek na szyjce butelki;
2) Brak butelki bez zakrętki;
3) Głowica zamykająca typu pazur będzie ściśle trzymać butelkę;
4) 4 noże zamykające pracujące razem zapewnią równowagę linii zamykania;
5) Rzeźbienie i zamykanie razem, sprężynowy system zamykania wewnątrz głowicy zamykającej ułatwi regulację siły zamykania;4 z każdego można regulować;
6) Automatyczne zatrzymanie, gdy brak efektu zatykania butelek jest stabilny i niezawodny, wskaźnik wadliwości ≤0,15%
To urządzenie ma najwyższy stopień dokładności maszyny 3 w 1, ważne jest, aby maszyna działała stabilnie i jakość produktu. Charakterystyka zakręcarki w następujący sposób:
1) Automatyczne ładowanie nakrętek na szyjce butelki;
2) Brak butelki bez zakrętki;
3) Głowica zamykająca typu pazur będzie ściśle trzymać butelkę;
4) 4 noże zamykające pracujące razem zapewnią równowagę linii zamykania;
5) Rzeźbienie i zamykanie razem, sprężynowy system zamykania wewnątrz głowicy zamykającej ułatwi regulację siły zamykania;4 z każdego można regulować;
6) Automatyczne zatrzymanie, gdy brak efektu zatykania butelek jest stabilny i niezawodny, wskaźnik wadliwości ≤0,15%
Parametry
Model:
|
DCGF12-12-6
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
DCGF40-40-12
|
Pojemność
|
0-3000BPH
|
0-5000BPH
|
0-7000BPH
|
0-9000BPH
|
0-12000BPH
|
Obowiązująca butelka:
|
Szklana butelka, aluminiowa zakrętka
|
||||
Obowiązująca zawartość wypełnienia:
|
napój gazowany/woda gazowana
|
||||
Obowiązujący zakres napełniania:
|
200-1500ml
|
||||
Moc silnika głównego:
|
5 kW
|
5,5 kW
|
6,5 kW
|
6,5 kW
|
8KW
|
Zużycie powietrza:
|
160 KG
|
200 KG
|
300 KG
|
500 KG
|
600 KG
|
Ciśnienie płukania:
|
0,2 MPa
|
0,2 MPa
|
0,2 MPa
|
0,2 MPa
|
0,2 MPa
|
Temperatura napełniania:
|
≤4℃
|
≤4℃
|
≤4℃
|
≤4℃
|
≤4℃
|
Dokładność napełniania:
|
≤±2mm
|
≤+2mm
|
≤+2mm
|
≤+2mm
|
≤+2mm
|
Ciśnienie napełniania:
|
0,28 MPa
|
0,28 MPa
|
0,28 MPa
|
0,28 MPa
|
0,28 MPa
|
Ciśnienie sprężonego powietrza:
|
0,7 MPa
|
0,7 MPa
|
0,7 MPa
|
0,7 MPa
|
0,7 MPa
|
Materiał:
|
Ciało-SUS304
|
||||
Wymiar (mm):
|
2200*1600*2200
|
2400*1900*2200
|
2800*2150*2200
|
3700*2800*2200
|
4200*2850*2200
|
Waga:
|
3200 KG
|
4000 KG
|
4700 KG
|
5700 KG
|
6300 KG
|
Aplikacja:
